PV, PV1-F
XITE
8544492100
cobre estañado flexible
600/1000V
XLPE o XLPO o libre de halógenos
LSZH
sin armadura
Bajo nivel de humo sin halógenos, buen frío, ultravioleta, resistente al ozono y a la intemperie.Retardante de llama, resistencia al corte y resistencia a la penetración.
| |
Conductor: alambre de cobre estañado
Sección Nominal: 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2 PV1 - F
Cable fotovoltaico de 18, 16 y 14, 12, 10, 8, 6, 4 y 2 mm2
Aislamiento: > 0,5 mm de espesor con material bajo en humo y halógeno, y cumple con el límite especificado por el cliente.
Cubierta: material libre de humos y halógenos de bajo espesor > 0,5 mm.
parámetros
Temperatura ambiente: - 40 ℃ ~ + 90 ℃
La temperatura más alta del conductor: 120 ℃ (permita 5 s en temperatura de cortocircuito de 200 ℃)
Voltaje limitado: AC0.6/1kv
Conductor: alambre de cobre estañado
Núm. de núcleo: 2 núcleos, doble núcleo
Sección Nominal: 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2 PV1 - F
Cable fotovoltaico de 18, 16 y 14, 12, 10, 8, 6, 4 y 2 mm2
Aislamiento: > 0,5 mm de espesor con material bajo en humo y halógeno, y cumple con el límite especificado por el cliente.
Cubierta: material libre de humos y halógenos de bajo espesor > 0,5 mm.
parámetros
Temperatura ambiente: - 40 ℃ ~ + 90 ℃
La temperatura más alta del conductor: 120 ℃ (permita 5 s en temperatura de cortocircuito de 200 ℃)
Voltaje limitado: AC0.6/1kv
| Cruz sección (mm2) | Construcción de conductores | Exterior (mm) | Resistencia máx. | Actual llevando Capacidad |
| 2x2,5 | 50/0,25 | 9,2 ± 0,2 | 7.98 | 41 |
| 2x4 | 56/0.3 | 12,0 ± 0,2 | 4.75 | 50 |
| 2x6 | 84/0.3 | 13,5 ± 0,2 | 3.39 | 70 |
| 2x10 | 142/0.3 | 17,6 ± 0,2 | 1.95 | 98 |
| 2x16 | 228/0.3 | 19,8 ± 0,2 | 1.24 | 132 |
| Sección transversal (mm2) | Construcción de conductores | Exterior (mm) | Resistencia máx. | Actual llevando Capacidad |
| 1*1,5 | 30/0,25 | 4.9 | 13.3 | 30 |
| 1*2,5 | 50/0,25 | 5.45 | 7.89 | 41 |
| 1*4 | 56/0.3 | 6.1 | 4.75 | 50 |
| 1*6 | 84/0.3 | 7.2 | 3.39 | 70 |
| 1*10 | 142/0.3 | 9 | 1.95 | 98 |
| 1*16 | 228/0.3 | 10.2 | 1.24 | 132 |
| 1*25 | 361/0.3 | 12 | 0.795 | 176 |
| 1*35 | 525/0.3 | 13.8 | 0.565 | 218 |
| 1*50 | 720/0.3 | 14.8 | 0.393 | 280 |
| 1*70 | 988/0.3 | 16.9 | 0.277 | 350 |
| 1*95 | 1349/0.3 | 18.7 | 0.21 | 410 |
| 1*120 | 1691/0.3 | 20.7 | 0.164 | 480 |

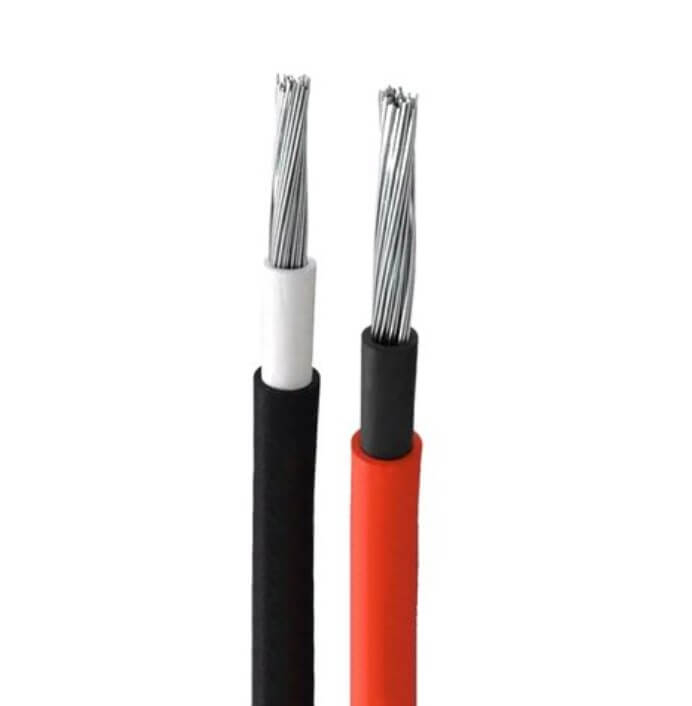

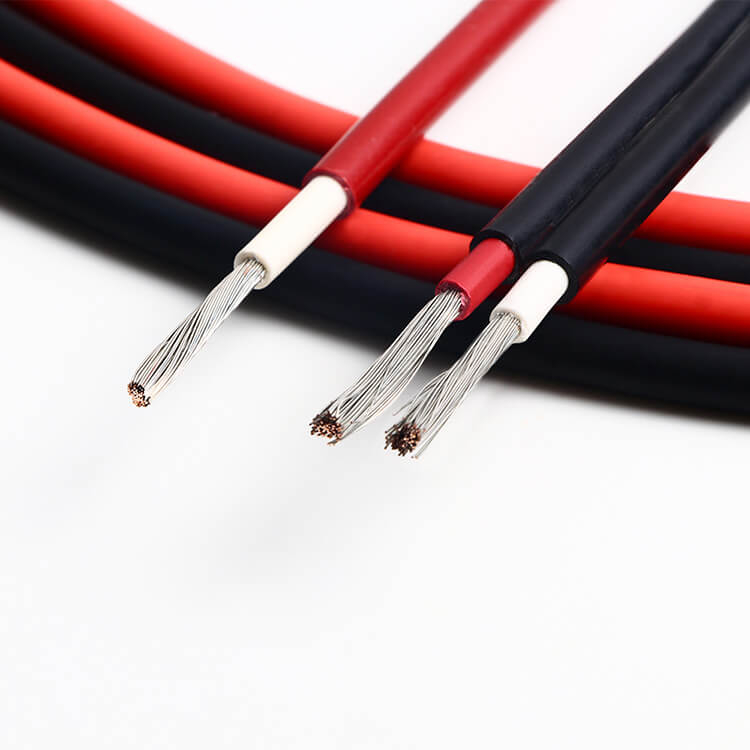

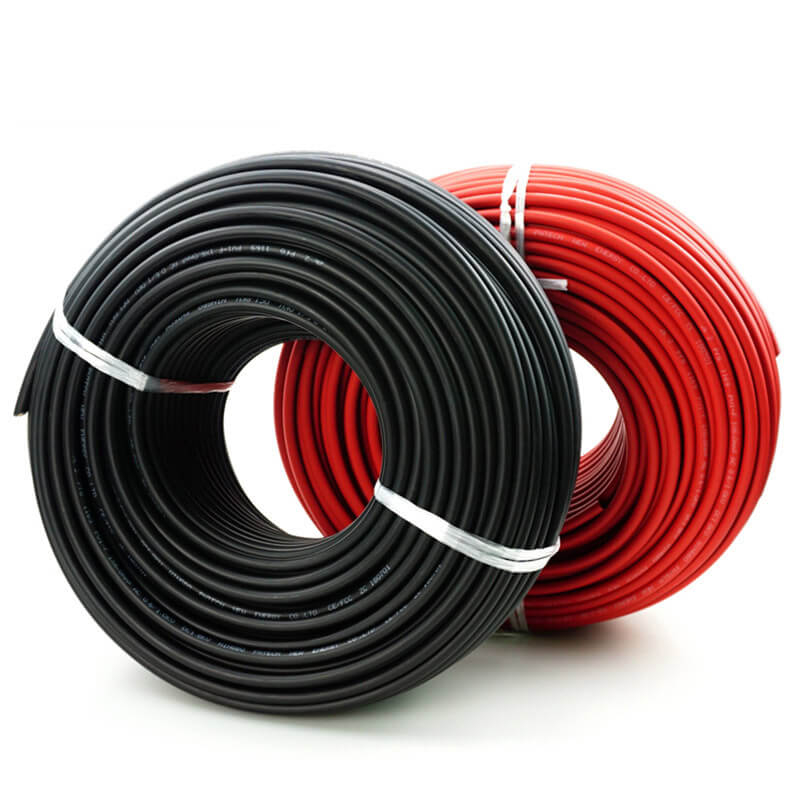

El cable solar también se llama cable fotovoltaico, que conecta módulos e inversores fotovoltaicos, y el cable se utiliza en 600/1000 V CA 1500 V CC.Los sistemas de energía solar a menudo se utilizan en condiciones ambientales adversas, como alta temperatura y radiación ultravioleta.Por lo tanto, el cable solar es diferente a los cables ordinarios.En comparación, los cables fotovoltaicos tienen las características de resistencia a la temperatura, resistencia al frío, resistencia al aceite, resistencia a las sales ácidas y alcalinas, resistencia a los rayos UV, resistencia al fuego y protección ambiental.
| Calificado Voltaje | 1000 V CA |
| Material conductor | Cobre estañado |
| Aislamiento y Chaqueta Material | Poliolefina reticulada por irradiación, libre de halógenos |
| Número de conductores | un solo núcleo/doble núcleo |
| Sección transversal | 1,5 mm2~95 mm2 |
| La prueba de alto voltaje | CA 6,5kV o CC 1 5kV |
| Temperatura de trabajo | -40 ℃ ~ 90 ℃ |
| máx.Conductor La temperatura | 120℃ |
Bajo humo sin halógeno, buen frío, ultravioleta, ozono - resistente y resistente a la intemperie.
Ignífugo, resistencia al corte y resistencia a la penetración.
Con una radiación de cable fotovoltaico de 150 ℃ como materiales de aislamiento, el retardante de llama libre de halógenos es resina hengjing delgada de polietileno modificado no tóxico y libre de halógenos como materia prima principal, agregue retardante de llama, no tóxico, libre de halógenos, estabilizador de calor, elimine el humo agente, conservante, como fertilizante, no contiene halógeno, metales pesados, fósforo.Cumple con ROHS y la resistencia de aislamiento es pequeña después de la inmersión.
1. La resistencia de CC: el cable terminado a 20 ℃, la resistencia de CC del núcleo del cable conductor no es superior a 5,09 Ω/km
2. La resistencia de aislamiento: la resistencia de aislamiento final del cable a 20 ℃ no debe ser inferior a 1014 Ω.Cm, la resistencia de aislamiento del cable terminado a 90 ℃ no es inferior a 1011 Ω.Cm
3. La resistencia de la superficie del revestimiento: la resistencia de la superficie del revestimiento del cable terminado no debe ser inferior a 109 Ω.
* Protección de aislamiento de doble pared
* Resistente al impacto, al desgarro y a la abrasión
* Muy buena resistencia al aceite, productos químicos UV, agua y oxígeno.
* Excelente flexibilidad y capacidad de pelado: para una instalación rápida y fácil
* Libre de halógenos: baja emisión de humos y baja toxicidad durante el fuego
* Toda una vida: dura hasta 30 años incluso en condiciones difíciles
* Adecuado para tipos de conectores comunes
* Certificación TUV aprobada
Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.
Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
| |
Conductor: alambre de cobre estañado
Sección Nominal: 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2 PV1 - F
Cable fotovoltaico de 18, 16 y 14, 12, 10, 8, 6, 4 y 2 mm2
Aislamiento: > 0,5 mm de espesor con material bajo en humo y halógeno, y cumple con el límite especificado por el cliente.
Cubierta: material libre de humos y halógenos de bajo espesor > 0,5 mm.
parámetros
Temperatura ambiente: - 40 ℃ ~ + 90 ℃
La temperatura más alta del conductor: 120 ℃ (permita 5 s en temperatura de cortocircuito de 200 ℃)
Voltaje limitado: AC0.6/1kv
Conductor: alambre de cobre estañado
Núm. de núcleo: 2 núcleos, doble núcleo
Sección Nominal: 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2 PV1 - F
Cable fotovoltaico de 18, 16 y 14, 12, 10, 8, 6, 4 y 2 mm2
Aislamiento: > 0,5 mm de espesor con material bajo en humo y halógeno, y cumple con el límite especificado por el cliente.
Cubierta: material libre de humos y halógenos de bajo espesor > 0,5 mm.
parámetros
Temperatura ambiente: - 40 ℃ ~ + 90 ℃
La temperatura más alta del conductor: 120 ℃ (permita 5 s en temperatura de cortocircuito de 200 ℃)
Voltaje limitado: AC0.6/1kv
| Cruz sección (mm2) | Construcción de conductores | Exterior (mm) | Resistencia máx. | Actual llevando Capacidad |
| 2x2,5 | 50/0,25 | 9,2 ± 0,2 | 7.98 | 41 |
| 2x4 | 56/0.3 | 12,0 ± 0,2 | 4.75 | 50 |
| 2x6 | 84/0.3 | 13,5 ± 0,2 | 3.39 | 70 |
| 2x10 | 142/0.3 | 17,6 ± 0,2 | 1.95 | 98 |
| 2x16 | 228/0.3 | 19,8 ± 0,2 | 1.24 | 132 |
| Sección transversal (mm2) | Construcción de conductores | Exterior (mm) | Resistencia máx. | Actual llevando Capacidad |
| 1*1,5 | 30/0,25 | 4.9 | 13.3 | 30 |
| 1*2,5 | 50/0,25 | 5.45 | 7.89 | 41 |
| 1*4 | 56/0.3 | 6.1 | 4.75 | 50 |
| 1*6 | 84/0.3 | 7.2 | 3.39 | 70 |
| 1*10 | 142/0.3 | 9 | 1.95 | 98 |
| 1*16 | 228/0.3 | 10.2 | 1.24 | 132 |
| 1*25 | 361/0.3 | 12 | 0.795 | 176 |
| 1*35 | 525/0.3 | 13.8 | 0.565 | 218 |
| 1*50 | 720/0.3 | 14.8 | 0.393 | 280 |
| 1*70 | 988/0.3 | 16.9 | 0.277 | 350 |
| 1*95 | 1349/0.3 | 18.7 | 0.21 | 410 |
| 1*120 | 1691/0.3 | 20.7 | 0.164 | 480 |
El cable solar también se llama cable fotovoltaico, que conecta módulos e inversores fotovoltaicos, y el cable se utiliza en 600/1000 V CA 1500 V CC.Los sistemas de energía solar a menudo se utilizan en condiciones ambientales adversas, como alta temperatura y radiación ultravioleta.Por lo tanto, el cable solar es diferente a los cables ordinarios.En comparación, los cables fotovoltaicos tienen las características de resistencia a la temperatura, resistencia al frío, resistencia al aceite, resistencia a las sales ácidas y alcalinas, resistencia a los rayos UV, resistencia al fuego y protección ambiental.
| Calificado Voltaje | 1000 V CA |
| Material conductor | Cobre estañado |
| Aislamiento y Chaqueta Material | Poliolefina reticulada por irradiación, libre de halógenos |
| Número de conductores | un solo núcleo/doble núcleo |
| Sección transversal | 1,5 mm2~95 mm2 |
| La prueba de alto voltaje | CA 6,5kV o CC 1 5kV |
| Temperatura de trabajo | -40 ℃ ~ 90 ℃ |
| máx.Conductor La temperatura | 120℃ |
Bajo humo sin halógeno, buen frío, ultravioleta, ozono - resistente y resistente a la intemperie.
Ignífugo, resistencia al corte y resistencia a la penetración.
Con una radiación de cable fotovoltaico de 150 ℃ como materiales de aislamiento, el retardante de llama libre de halógenos es resina hengjing delgada de polietileno modificado no tóxico y libre de halógenos como materia prima principal, agregue retardante de llama, no tóxico, libre de halógenos, estabilizador de calor, elimine el humo agente, conservante, como fertilizante, no contiene halógeno, metales pesados, fósforo.Cumple con ROHS y la resistencia de aislamiento es pequeña después de la inmersión.
1. La resistencia de CC: el cable terminado a 20 ℃, la resistencia de CC del núcleo del cable conductor no es superior a 5,09 Ω/km
2. La resistencia de aislamiento: la resistencia de aislamiento final del cable a 20 ℃ no debe ser inferior a 1014 Ω.Cm, la resistencia de aislamiento del cable terminado a 90 ℃ no es inferior a 1011 Ω.Cm
3. La resistencia de la superficie del revestimiento: la resistencia de la superficie del revestimiento del cable terminado no debe ser inferior a 109 Ω.
* Protección de aislamiento de doble pared
* Resistente al impacto, al desgarro y a la abrasión
* Muy buena resistencia al aceite, productos químicos UV, agua y oxígeno.
* Excelente flexibilidad y capacidad de pelado: para una instalación rápida y fácil
* Libre de halógenos: baja emisión de humos y baja toxicidad durante el fuego
* Toda una vida: dura hasta 30 años incluso en condiciones difíciles
* Adecuado para tipos de conectores comunes
* Certificación TUV aprobada
Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.
Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
