PV1-F
XITE
8544492100
cobre estañado
600/1000V
XLPE y LSZH
XLPE y LSZH
sin armadura
Bajo nivel de humo sin halógenos, buen frío, ultravioleta, resistente al ozono y a la intemperie.Retardante de llama, resistencia al corte y resistencia a la penetración.
| |

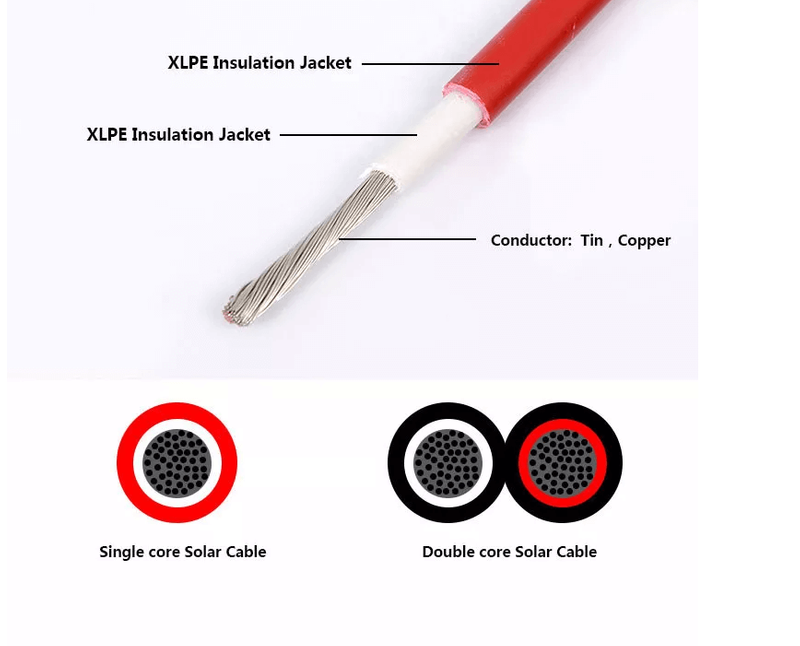

Construcción:

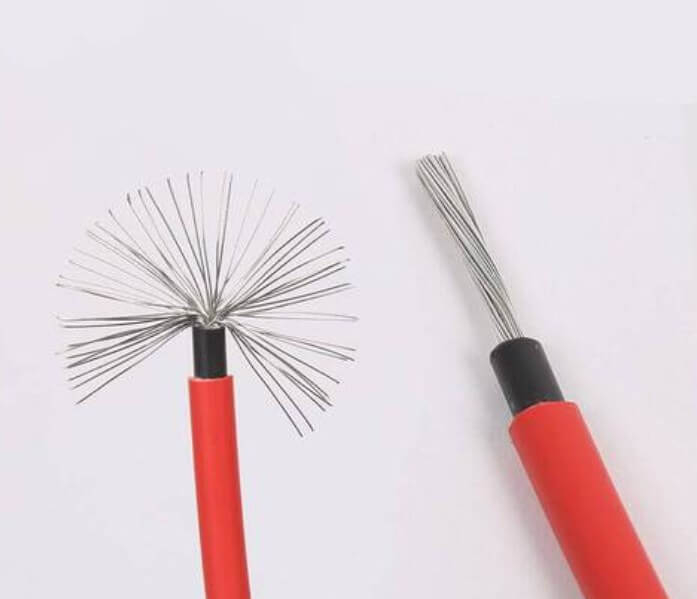

1. Conductor - Conductor de cobre trenzado recocido estañado de clase 5
2. Aislamiento - Compuestos reticulados de haz de electrones libres de halógenos y bajos en humo (XLPO)
3. Cubierta exterior - Compuestos reticulados por haz de electrones libres de halógenos y bajos en humo (XLPO)
Sección transversal:
Artículo: PV1-F Estándar: UL/TUV
Voltaje: 1.0/1.5KV Conductor: Cu, Cobre estañado
Material: XLPO/ XLPO Sección: 1,5 mm²-95 mm²
Características de temperatura:
Temperatura de trabajo: -40ºC~90ºC
máx.temperatura en conductor: 120ºC
Temperatura de cortocircuito: 200 ºC (a máx. 5 s)
Características electricas:
Voltaje nominal:
CA U0/U: 0,6/1 kV
CC máx.: 1800V (conductor/conductor, sistema sin puesta a tierra)
Voltaje de prueba de chispa: 6000 V CA
Voltaje de prueba de 5 min: 6500 V
Características químicas:
Resistencia a la intemperie / UV
Aceite mineral de resistencia
Color:
Aislamiento: negro o blanco o según los requisitos del cliente
Funda exterior: roja o negra o según los requisitos del cliente
Solicitud:
Los cables solares se aplican a cables flexibles de un solo núcleo (cordones) para uso en el lado de CC de sistemas fotovoltaicos con un voltaje máximo permitido de CC de 1,8 kV (conductor/conductor, sistema sin conexión a tierra). Los cables son adecuados para uso en seguridad clase II.Está permitido conectar estos cables como construcción múltiple.Los cables están destinados a funcionar a temperatura ambiente hasta 90°C
| Calificado Voltaje | 1000 V CA |
| Material conductor | Cobre estañado |
| Aislamiento y Chaqueta Material | Poliolefina reticulada por irradiación, libre de halógenos |
| Número de conductores | núcleo único/doble núcleo |
| Sección transversal | 1,5 mm2~95 mm2 |
| La prueba de alto voltaje | CA 6,5kV o CC 1 5kV |
| Temperatura de trabajo | -40℃~90℃ |
| máx.Conductor Temperatura | 120℃ |
| Sección transversal (mm2) | Conductor Construcción | Exterior (mm) | Resistencia máx. | Actual llevando Capacidad |
| 1*1,5 | 30/0,25 | 4.9 | 13.3 | 30 |
| 1*2,5 | 50/0,25 | 5.45 | 7.89 | 41 |
| 1*4 | 56/0.3 | 6.1 | 4.75 | 50 |
| 1*6 | 84/0.3 | 7.2 | 3.39 | 70 |
| 1*10 | 142/0.3 | 9 | 1.95 | 98 |
| 1*16 | 228/0.3 | 10.2 | 1.24 | 132 |
| 1*25 | 361/0.3 | 12 | 0.795 | 176 |
| 1*35 | 525/0.3 | 13.8 | 0.565 | 218 |
| 1*50 | 720/0.3 | 14.8 | 0.393 | 280 |
| 1*70 | 988/0.3 | 16.9 | 0.277 | 350 |
| 1*95 | 1349/0.3 | 18.7 | 0.21 | 410 |
| 1*120 | 1691/0.3 | 20.7 | 0.164 | 480 |
* Protección de aislamiento de doble pared
* Resistente al impacto, al desgarro y a la abrasión
* Muy buena resistencia al aceite, productos químicos UV, agua y oxígeno.
* Excelente flexibilidad y capacidad de pelado: para una instalación rápida y fácil
* Libre de halógenos: baja emisión de humos y baja toxicidad durante el fuego
* Toda una vida: dura hasta 30 años incluso en condiciones difíciles
* Adecuado para tipos de conectores comunes
* Certificación TUV aprobada
Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.
Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
| |
