Cable de instrumentos de bajo voltaje, 0,75 mm2, varios pares, cinta de cobre trenzado, cinta de acero STA blindada, cable de instrumentación ignífugo blindado

Conductor de cobre de 300/500v Aislamiento de PE/ XLPE/PVC, cable de cobre, blindaje de cinta de cobre apantallado individual o apantallado en general, revestimiento exterior de PVC o FR o LSZH, cable de instrumentación blindado con cinta de acero STA
Estado de Disponibilidad:
  • DJYPV22,DJYVP22,DJYPVP22,DJYP1V22,DJYVP1-22,DJYP1VP1-22,DJYP2V-22,DJYVP2-22,DJYP2VP2-22,DJYP3V22,DJYVP3-22

  • XITE

  • 8544492100

  • Cobre recocido o cobre estañado

  • 300/500V

  • XLPE o PVC o PE

  • PVC o FR o LSZH

  • cinta de acero STA blindada

  • Ignífugo, Antiinflamatorio, Resistencia al fuego, LSZH

Cable de instrumento de bajo voltaje 0,75 mm2 Cinta de cobre trenzado de varios pares Cinta de acero STA blindada Cable de instrumentación ignífugo blindado

cable de instrumento no balanceado-XITE

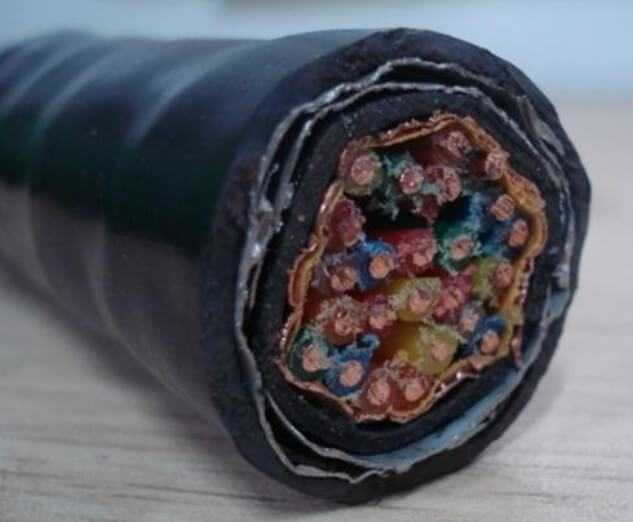

bs5308 parte 1 tipo 1-XITE


Cable de instrumento blindado multipar Introducción:

Type: DJYPV22,DJYVP22,DJYPVP22,DJYP1V22,DJYVP1-22,DJYP1VP1-22,DJYP2V-22,DJYVP2-22,DJYP2VP2-22,DJYP3V22,DJYVP3-22,DJYP3VP3-22,DJYJPV22,DJYJVP22,DJYJPVP22,DJYJP1V22,DJYJVP1- 22,DJYJP1VP1-22,DJYJP2V22,DJYJVP2-22,DJYJP2VP2-22,DJYJP3V22,DJYJVP3-22,DJYJP3VP3-22,DJVPV22,DJVVP22,DJVPVP22,

DJVP1V22,DJVVP1-22,DJVP1VP1-22,DJVVP2-22,DJVP2VP2-22,DJVP3V22,DJVVP3-22DJVP3VP3-22

Tamaño nominal: 0,5 mm2, 0,75 mm2, 1,0 mm2, 1,5 mm2, 2,5 mm2

Núcleo: 2 núcleos, 3 núcleos

Par: 1 par, 2 pares, 3 pares, 4 pares, 5 pares, 7 pares, 8 pares, 10 pares, 12 pares, 14 pares, 16 pares, 19 pares, 24 pares, 27 pares, 30 pares, 37 pares

Conductor: Cobre recocido o cobre estañado

Aislamiento: PE,XLPE,PVC

Chaqueta: PVC, LSZH, FR, PE

Tipo de blindaje: cinta compuesta de aluminio y plástico apantallada

estándares:TICW/06-2009 'cables de computadora e instrumentos'

cables apantallados para instrumentación, incluidos los apantallados colectivamente (CAM) y los apantallados individualmente y apantallados colectivamente (ICAM).Estos pueden ser Polietileno (PE), Polietileno reticulado (XLPE), Cloruro de Polivinilo (PVC).Por lo general, también tienen un revestimiento exterior de PVC o un revestimiento de baja emisión de humos y cero halógenos (LSZH) para áreas donde la emisión de humo y gases ácidos podría causar un problema grave en una situación de incendio.   Los cables de instrumentación BS5308 también están disponibles con armadura de alambre de acero o cinta de acero, lo que ofrece protección contra las tensiones mecánicas.

MODEL   No. Descripción
Tanto blindados como blindados.
DJYPV22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, cable de cobre trenzado individual   blindaje, cubierta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYVP22 El cable de instrumento con cobre.   Conductor, aislamiento de polietileno, blindaje general trenzado de alambre de cobre,   Chaqueta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYPVP22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambos alambre de cobre trenzado individual   blindaje y blindaje general trenzado de alambre de cobre, cubierta interior de PVC, acero   cinta blindada, cubierta exterior de PVC
DJYP1V22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, compuesto de cobre - cinta de plástico   blindaje individual, revestimiento interior de PVC, blindaje de cinta de acero, exterior de PVC   vaina
DJYVP1-22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, cobre compuesto - cinta plástica general   blindaje, armadura de tiras de acero, cubierta exterior de PVC
DJYP1VP1-22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambas cintas compuestas de cobre y plástico   blindaje individual y cobre compuesto - blindaje general de cinta plástica,   cinta de acero blindada, cubierta exterior de PVC
DJYP2V22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, blindaje individual de tira de cobre, PVC   chaqueta interior, cinta de acero blindada, cubierta exterior de PVC
DJYVP2-22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, blindaje general trenzado con tira de cobre,   Chaqueta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYP2VP2-22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambas tiras de cobre blindaje individual   y blindaje general de tira de cobre, chaqueta interior de PVC, cinta de acero blindada,   cubierta exterior de PVC
DJYP3V22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, cinta compuesta de aluminio y plástico   blindaje individual, cubierta interior de PVC, cinta de acero blindada, exterior de PVC   vaina
DJYVP3-22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, compuesto de aluminio - cinta de plástico   blindaje general, revestimiento interior de PVC, blindaje de cinta de acero, revestimiento exterior de PVC
DJYP3VP3-22 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambos compuestos de aluminio - cinta de plástico   blindaje individual y cinta composite aluminio-plástico blindaje general,   Chaqueta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYJPV22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, blindaje individual trenzado de alambre de cobre, PVC   cubierta interior, cinta de acero blindada, cubierta exterior de PVC
DJYJVP22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, blindaje general trenzado de alambre de cobre, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC
DJYJPVP22 El cable de instrumento con cobre.   Conductor, aislamiento XLPE, blindaje individual de alambre de cobre y cobre   blindaje general de alambre trenzado, revestimiento interior de PVC, blindaje de cinta de acero, PVC   vaina exterior
DJYJP1V22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, cobre compuesto - cinta plástica individual   blindaje, cubierta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYJVP1-22 El cable de instrumento con cobre.   Conductor, aislamiento XLPE, cobre compuesto -cinta de plástico blindaje general,   Chaqueta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYJP1VP1-22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, ambas cintas compuestas de cobre y plástico individuales   blindaje y cobre compuesto - blindaje general de cinta plástica, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC
DJYJP2V22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, blindaje individual de tira de cobre, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC
DJYJVP2-22 El cable de instrumento con cobre.   Conductor, aislamiento XLPE, blindaje general de tira de cobre, cubierta interior de PVC,   cinta de acero blindada, cubierta exterior de PVC
DJYJP2VP2-22 El cable de instrumento con cobre.   Conductor, aislamiento XLPE, blindaje individual de tira de cobre y cobre   tira de blindaje general, revestimiento interior de PVC, cinta de acero blindada, exterior de PVC   vaina
DJYJP3V22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, cinta compuesta de aluminio y plástico individual   blindaje, cubierta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYJVP3-22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, aluminio compuesto - cinta plástica general   blindaje, cubierta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJYJP3VP3-22 El cable de instrumento con cobre.   conductor, aislamiento XLPE, ambos aluminio - blindaje individual de cinta plástica   y blindaje general de cinta compuesta de aluminio y plástico, cubierta interior de PVC,   cinta de acero blindada, cubierta exterior de PVC
DJVPV22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, blindaje individual de alambre de cobre, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC
DJVVP22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, blindaje general trenzado de alambre de cobre, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC
DJVPVP22 El cable de instrumento con cobre.   Conductor, aislamiento de PVC, blindaje individual trenzado de alambre de cobre y   blindaje general trenzado de alambre de cobre, cubierta interior de PVC, blindaje de cinta de acero,   cubierta exterior de PVC
DJVP1V22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, cinta compuesta de cobre y plástico individual   blindaje, cubierta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJVVP1-22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, cobre compuesto - blindaje general de cinta plástica,   Chaqueta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJVP1VP1-22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, ambos compuestos de cobre - cinta de plástico individual   blindaje y cobre compuesto - blindaje general de cinta plástica, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC
DJVP2V22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, blindaje individual de tira de cobre, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC
DJVVP2-22 El cable de instrumento con cobre.   Conductor, aislamiento de PVC, blindaje general de tira de cobre, cubierta interior de PVC,   cinta de acero blindada, cubierta exterior de PVC
DJVP2VP2-22 El cable de instrumento con cobre.   Conductor, aislamiento de PVC, blindaje individual de tira de cobre y cobre   tira de blindaje general, revestimiento interior de PVC, cinta de acero blindada, exterior de PVC   vaina
DJVP3V22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, cinta compuesta de aluminio y plástico individual   blindaje, cubierta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJVVP3-22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, cinta compuesta de aluminio y plástico general   blindaje, cubierta interior de PVC, cinta de acero blindada, cubierta exterior de PVC
DJVP3VP3-22 El cable de instrumento con cobre.   conductor, aislamiento de PVC, ambas cintas compuestas de aluminio y plástico individuales   blindaje y cinta compuesta de aluminio y plástico blindaje general, interior de PVC   chaqueta, cinta de acero blindada, cubierta exterior de PVC

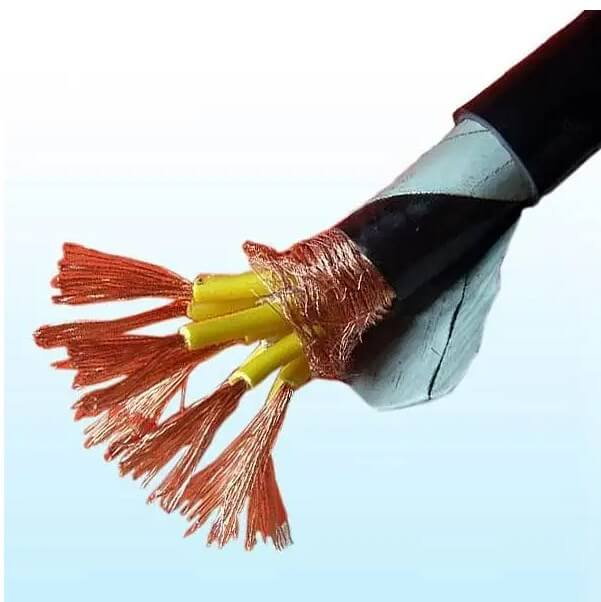

características del cable de instrumento de pantalla multinúcleo

1, la temperatura de colocación del cable con PVC, el cable de aislamiento de polietileno no debe ser inferior a 0 ℃.Además, la temperatura de tendido del cable con aislamiento XLPE no debe ser inferior a -15 ℃

2, con respecto al cable con PVC, aislamiento de polietileno, su conductor permite una temperatura de funcionamiento a largo plazo de 70 ℃. Cuando se produce un cortocircuito

sucedió (la duración máxima es inferior a 5 segundos), la temperatura máxima de funcionamiento permitida del conductor debe ser de 160 ℃

3 Para el cable con aislamiento XLPE, la temperatura de funcionamiento permitida a largo plazo del conductor es de 90 ℃.Cuando ocurre un cortocircuito (la duración máxima es inferior a 5 segundos), la temperatura máxima de funcionamiento permitida del conductor debe ser de 250 ℃

4 、 El radio de curvatura permitido del cable: el cable sin blindaje no debe ser inferior a 6 veces el diámetro exterior del cable.El cable con blindaje blindado o de cinta de cobre no debe ser inferior a 12 veces el diámetro exterior del cable.Y el cable flexible con capa de blindaje no será inferior a 6 veces el diámetro exterior del cable

Rendimiento eléctrico
Formulario A
ELEMENTO DE PRUEBA UNIT ÍNDICE TÉCNICO
PE/XLPE   CLORURO DE POLIVINILO
aislamiento aislamiento
resistencia de aislamiento (20 ℃) ​​≥ Entre cualquier alambre y conductor MΩ·km 1000 25
Entre   alambre y el blindaje 1 1

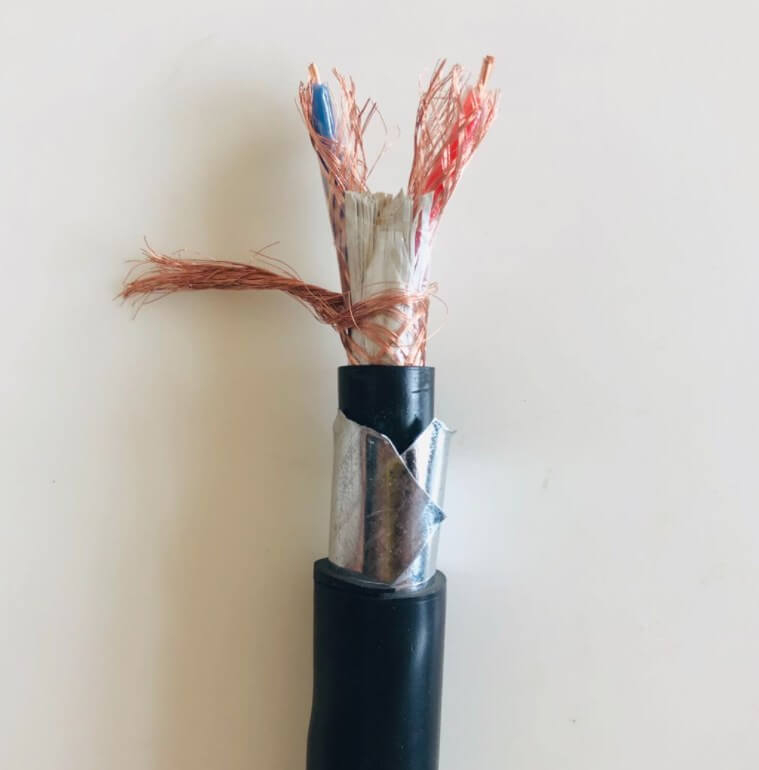

cable de extensión de termopar multipar Aplicación:

Este producto es adecuado para la generación de energía, metalurgia, petroquímica y otros sistemas de instrumentos electrónicos de empresas industriales y mineras.Sistema de control automático de transmisión de señal y detección de instrumentos, conexión de instrumentos con cable multipar blindado anti - interferencias


Suministramos una amplia gama de cables de instrumentación adecuados para una gama aún más amplia de aplicaciones en industrias donde las operaciones de fabricación y procesamiento se controlan y miden por medios electrónicos.


Las versiones blindadas LSOH (Parte 1 Tipo 2) se utilizan generalmente cuando aumenta el riesgo de daños mecánicos.La armadura de alambre de acero galvanizado proporciona una excelente protección.Generalmente se utiliza en plantas de fabricación de procesos industriales para comunicaciones, señales y servicios de transmisión de datos y voz. También se utiliza para la interconexión de equipos e instrumentos eléctricos, la funda LSOH puede reducir la emisión de humos y gases tóxicos.

Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.

Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
