Cable de compensación de alta temperatura Cable 2x1.5mm2 KC Funda de fibra de vidrio Aislamiento FTFE Cable de plomo de compensación de termopar de alta temperatura

El cable de compensación es un par de cables aislados con el mismo valor nominal que la fuerza electromotriz termoeléctrica del termopar correspondiente en un cierto rango de temperatura (0~100℃).Están conectados con el termopar y el dispositivo de medición para compensar el error causado por el cambio de temperatura en la conexión entre ellos y el termopar.
Estado de Disponibilidad:
  • KCA, KCB, KX
  • XITE
  • 8544422900
  • NiCr, CuNi
  • 300/500V
  • V (PVC), F (material de teflón), B (material de fibra de vidrio libre de álcali)
  • V (PVC), F (material de teflón), B (material de fibra de vidrio libre de álcali)
  • sin armadura
  • extender el sistema de medición de temperatura compuesto por el extremo frío del termopar móvil y el instrumento de visualización.

Cable de compensación de alta temperatura Cable 2x1.5mm2 KC Funda de fibra de vidrio Aislamiento FTFE Cable de plomo de compensación de termopar de alta temperatura

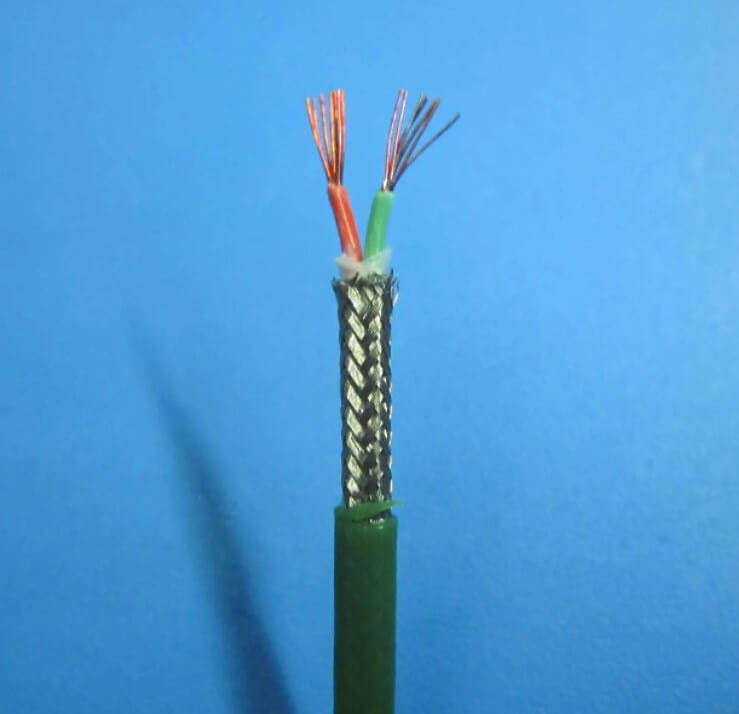

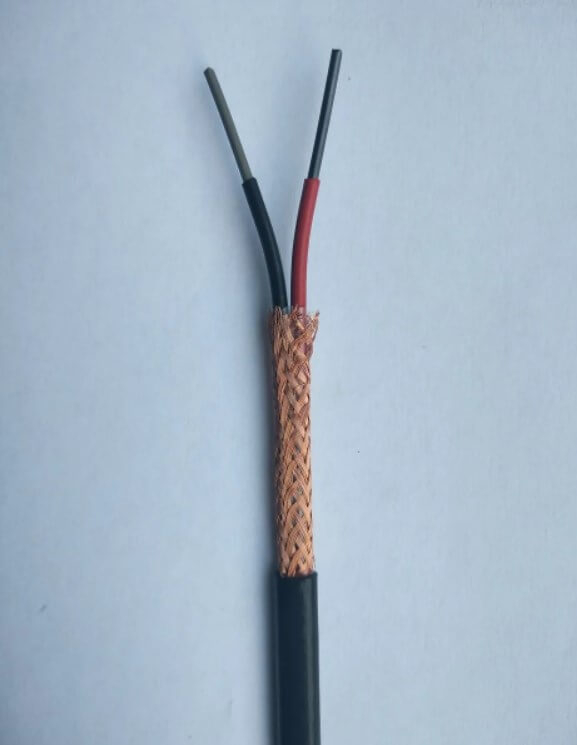

cable de extensión-XITE Medición de temperatura por termopar-XITE

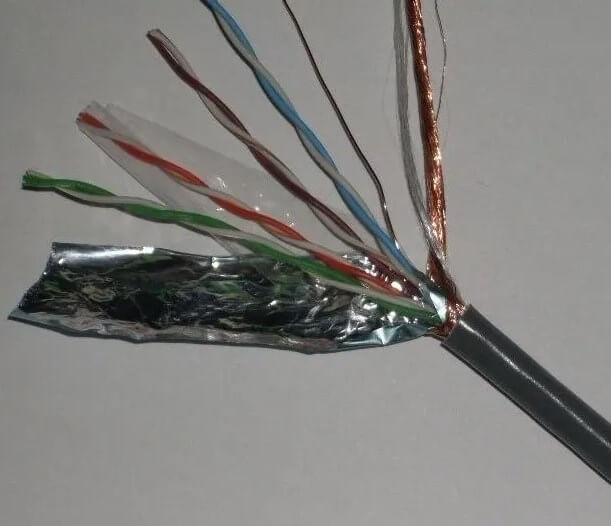

Cable de termopar tipo k Introducción:

El cable de compensación es un par de cables aislados con el mismo valor nominal que la fuerza electromotriz termoeléctrica del termopar correspondiente en un cierto rango de temperatura (0~100℃).Están conectados con el termopar y el dispositivo de medición para compensar el error causado por el cambio de temperatura en la conexión entre ellos y el termopar.


El conductor de compensación debe ser de uso general en el termopar, y la resistencia al cable de compensación de alta temperatura. La capa de aislamiento del cable de compensación del termopar y la capa protectora de materiales seleccionados y según los requisitos del entorno es diferente, tiene material de cubierta de plástico flúor, polivinilo bajo en humo y bajo en halógeno. cloruro (PVC) y varios vidrios no alcalinos, plástico de flúor de alta calidad importado puede resistir el calor de 260 ℃, y UTILIZA la nueva tecnología de extrusión continua, hace que el producto tenga excelentes propiedades ácidas, alcalinas, de resistencia al desgaste y retardantes de llama, puede Ser sumergido en aceite y agua a largo plazo.La temperatura de funcionamiento del cable de compensación del termopar puede estar entre 60 ℃ y 260 ℃, lo que pertenece al nivel avanzado internacional contemporáneo.


La serie de productos se utiliza principalmente en varios dispositivos de medición de temperatura, los modelos de cables de compensación según la variedad de productos se dividen en SC, KC, KX, EX, JX, TX, NC.Características de uso del producto del cable de compensación de termopar: el cable de compensación puede funcionar en un entorno de -60 ~ 260 ℃, es una unidad de automatización muy ideal.Ha sido ampliamente utilizado en petróleo, química, metalurgia, energía eléctrica y otros departamentos de conexión de punto único o multipunto de medidor de temperatura automático.

Centro de   Cable Sección nominal (mm2) Hebra Diámetro único (mm)
Un solo cable 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2   2,5 mm2 1

0.52                                                         0.8                                               1.13                                                   1.37

1.76

hilo de alambre 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2   2,5 mm2 7,19

0.2                                                         0.3                                               0.43                                                   0.52

0.41

cable de termopar tipo k  Rasgo:

(1) Mueva el extremo de referencia del termopar de una temperatura alta a un lugar donde la temperatura ambiente sea estable.

(2) Ahorre una gran cantidad de materiales de metales preciosos y raros utilizados en la fabricación de electrodos térmicos.

(3) El uso de cable de compensación es conveniente para la instalación y tendido de la línea.

(4) Reemplazar el electrodo térmico con un cable de compensación de mayor diámetro y alta conductividad puede reducir la resistencia del circuito del termopar, lo que favorece la medición y el control automático.

Modelo de cable de compensación El número de indexación de   el termopar Alambre de compensación   alambre de aleación Coloración del aislador Tolerancia al 100
polo positivo polo negativo polo positivo polo negativo Nivel común
KC K KPCPb KNCCuNi Red Azul ±2,5
KX K KPXNiCr KNXSi no Red Negro ±2,5


Se debe prestar atención a los siguientes puntos al usar cables de compensación:

(1) Todos los tipos de cables de compensación solo se pueden usar con el tipo de termopar correspondiente, es decir, todos los tipos de termopares y los cables de compensación correspondientes deben tener las mismas características termoeléctricas dentro del rango de temperatura especificado (O ~ 100 ℃).

(2) La temperatura del punto de conexión del cable de compensación y el termopar no deberá exceder la temperatura de servicio especificada.

(3) Cuando el cable de compensación está conectado al termopar y al instrumento, los polos positivo y negativo no deben estar mal conectados, y los dos pares de puntos de conexión deben estar a la misma temperatura.

(4) De acuerdo con los requisitos de resistencia de línea del instrumento, elija el diámetro del cable de compensación.
