Estado de Disponibilidad: | |
---|---|
THN, THN
XITE
8544492100
Cobre
600V
XLPE o PVC
Nylon
sin armadura
Ignífugo, Antiinflamatorio, Resistencia al fuego, LSZH

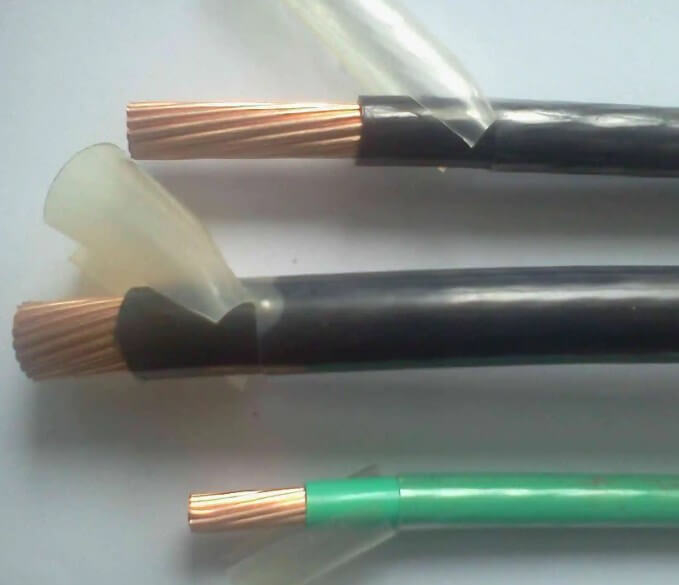

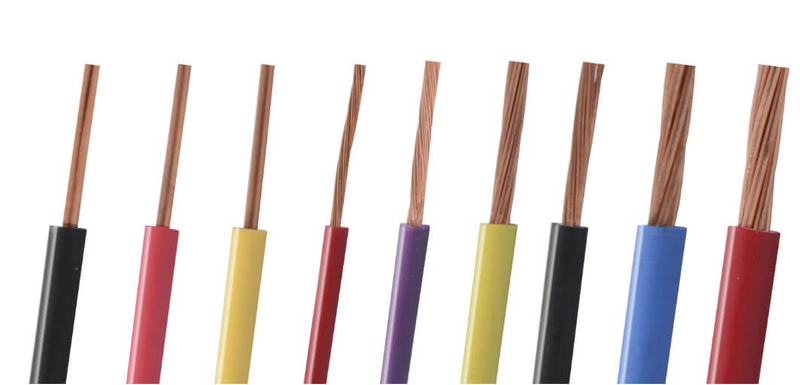

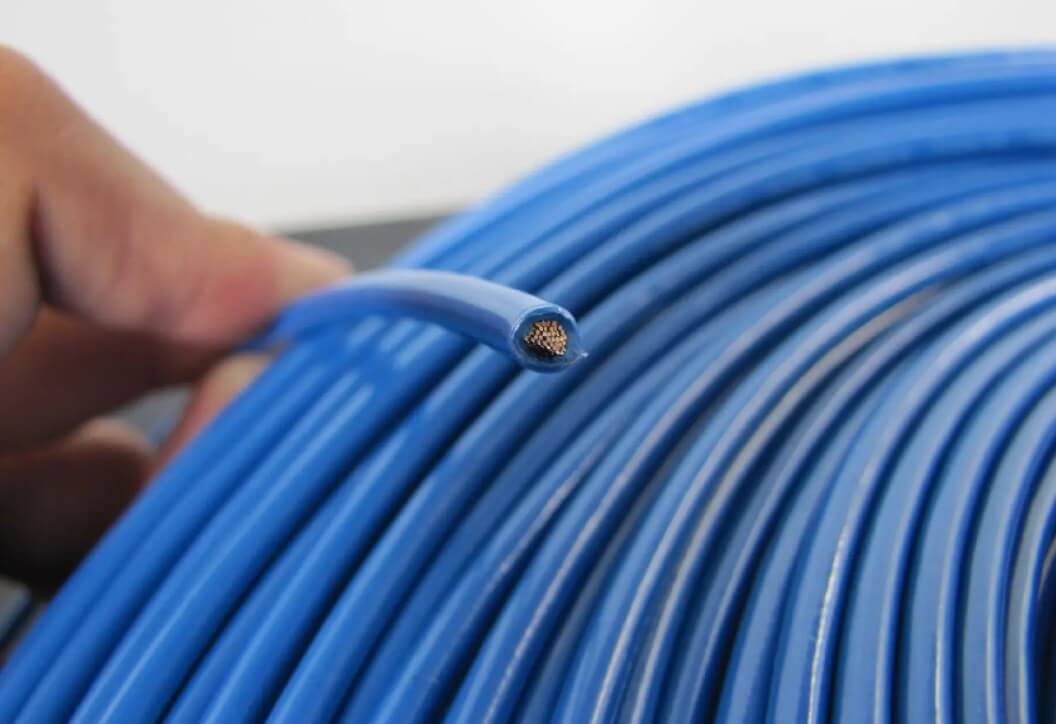

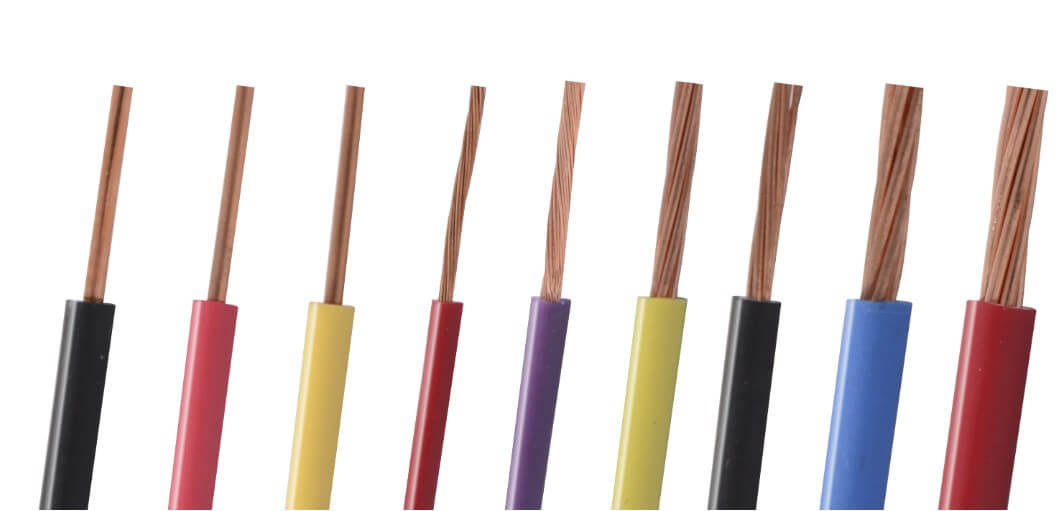

Construcción revestida de nylon del alambre del cable del edificio del conductor de cobre de Thhn Thwn 600V
Conductor: Cobre desnudo recocido suave, trenzado Clase B según ASTM B8
Aislamiento: Aislamiento de cloruro de polivinilo (PVC) fuerte, resistente al calor y la humedad sobre el cual se aplica una chaqueta de nailon.Color: opción
Tamaño del conductor | AWG aproximado | Nº y nominal Diámetro del alambre | Espesor (MM) | Aproximado Diámetro total | Resistencia mínima de aislamiento | |
milímetro | milímetro | CLORURO DE POLIVINILO | Nylon | milímetro | M-Ohm-Km | |
2,0 mm2 | 14 | 7X0.60mm | 0.4 | 0.1 | 2.8 | 130 |
3,5 mm2 | 12 | 7x0,80 mm | 0.4 | 0.1 | 3.4 | 110 |
5,5 mm2 | 10 | 7x1,00 mm | 0.5 | 0.1 | 4.2 | 120 |
8,0 mm2 | 8 | 7x1,20 mm | 0.8 | 0.13 | 5.46 | 120 |
14 mm2 | 6 | 7x1,60 mm | 0.8 | 0.13 | 6.66 | 100 |
22mm2 | 4 | 7x2,00 mm | 1 | 0.15 | 8.3 | 100 |
30 mm2 | 2 | 7x2,30 mm | 1 | 0.15 | 9.2 | 100 |
38mm2 | 1 | 19x1,60 mm | 1.3 | 0.18 | 10.96 | 100 |
50 mm2 | 1/0-19 | 19x1,80 mm | 1.3 | 0.18 | 11.96 | 100 |
60 mm2 | 2/0-19 | 19x2,00 mm | 1.3 | 0.18 | 12.96 | 80 |
80mm2 | 3/0-19 | 19x2,30 mm | 1.3 | 0.18 | 14.96 | 80 |
100 mm2 | 4/0-19 | 19x2,60 mm | 1.3 | 0.18 | 15.96 | 80 |
125 mm2 | 250MCM | 37x2,10 mm | 1.6 | 0.18 | 18.26 | 80 |
150 mm2 | 300MCM | 37x2,30 mm | 1.6 | 0.2 | 19.7 | 80 |
350MCM | 37x2,47 mm | 1.6 | 0.2 | 20.9 | 60 | |
200 mm2 | 400MCM | 37x2,60 mm | 1.6 | 0.2 | 21.8 | 60 |
500MCM | 37x2,95 mm | 1.6 | 0.2 | 24.25 | 60 | |
250 mm2 | 500MCM | 61x2,30 mm | 1.6 | 0.2 | 24.3 | 60 |
600MCM | 61x2,52 mm | 1.8 | 0.23 | 26.76 | 60 | |
325mm2 | 650MCM | 61x2,60 mm | 1.8 | 0.23 | 27.46 | 60 |
750MCM | 61x2,82 mm | 1.8 | 0.23 | 29.36 | 60 |
Los conductores THHN o THWN-2 se utilizan principalmente en conductos y bandejas de cables para servicios, alimentadores y circuitos derivados en aplicaciones comerciales o industriales, como se especifica en el Código Eléctrico Nacional.El voltaje para todas las aplicaciones es de 600 voltios.
Cuando se usa como tipo THHN, el conductor es adecuado para usar en lugares secos a temperaturas que no excedan los 90°C.
Cuando se usa como tipo THWN, el conductor es adecuado para usar a temperaturas que no excedan los 90 °C, lugares secos o lugares húmedos de 75 °C o que no excedan los 75 °C cuando estén expuestos a aceite o refrigerante.
Cuando se usa como tipo THWN-2, el conductor es adecuado para usar en lugares húmedos y secos a temperaturas que no excedan los 90 °C o que no excedan los 75 °C cuando se exponen a aceite o refrigerante.
La temperatura del conductor no debe exceder los 105 °C en lugares secos cuando se clasifica como AWM y se usa como material de cableado de electrodomésticos.La clasificación de voltaje para todas las aplicaciones es de 600 voltios.
Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.
Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
Construcción revestida de nylon del alambre del cable del edificio del conductor de cobre de Thhn Thwn 600V
Conductor: Cobre desnudo recocido suave, trenzado Clase B según ASTM B8
Aislamiento: Aislamiento de cloruro de polivinilo (PVC) fuerte, resistente al calor y la humedad sobre el cual se aplica una chaqueta de nailon.Color: opción
Tamaño del conductor | AWG aproximado | Nº y nominal Diámetro del alambre | Espesor (MM) | Aproximado Diámetro total | Resistencia mínima de aislamiento | |
milímetro | milímetro | CLORURO DE POLIVINILO | Nylon | milímetro | M-Ohm-Km | |
2,0 mm2 | 14 | 7X0.60mm | 0.4 | 0.1 | 2.8 | 130 |
3,5 mm2 | 12 | 7x0,80 mm | 0.4 | 0.1 | 3.4 | 110 |
5,5 mm2 | 10 | 7x1,00 mm | 0.5 | 0.1 | 4.2 | 120 |
8,0 mm2 | 8 | 7x1,20 mm | 0.8 | 0.13 | 5.46 | 120 |
14 mm2 | 6 | 7x1,60 mm | 0.8 | 0.13 | 6.66 | 100 |
22mm2 | 4 | 7x2,00 mm | 1 | 0.15 | 8.3 | 100 |
30 mm2 | 2 | 7x2,30 mm | 1 | 0.15 | 9.2 | 100 |
38mm2 | 1 | 19x1,60 mm | 1.3 | 0.18 | 10.96 | 100 |
50 mm2 | 1/0-19 | 19x1,80 mm | 1.3 | 0.18 | 11.96 | 100 |
60 mm2 | 2/0-19 | 19x2,00 mm | 1.3 | 0.18 | 12.96 | 80 |
80mm2 | 3/0-19 | 19x2,30 mm | 1.3 | 0.18 | 14.96 | 80 |
100 mm2 | 4/0-19 | 19x2,60 mm | 1.3 | 0.18 | 15.96 | 80 |
125 mm2 | 250MCM | 37x2,10 mm | 1.6 | 0.18 | 18.26 | 80 |
150 mm2 | 300MCM | 37x2,30 mm | 1.6 | 0.2 | 19.7 | 80 |
350MCM | 37x2,47 mm | 1.6 | 0.2 | 20.9 | 60 | |
200 mm2 | 400MCM | 37x2,60 mm | 1.6 | 0.2 | 21.8 | 60 |
500MCM | 37x2,95 mm | 1.6 | 0.2 | 24.25 | 60 | |
250 mm2 | 500MCM | 61x2,30 mm | 1.6 | 0.2 | 24.3 | 60 |
600MCM | 61x2,52 mm | 1.8 | 0.23 | 26.76 | 60 | |
325mm2 | 650MCM | 61x2,60 mm | 1.8 | 0.23 | 27.46 | 60 |
750MCM | 61x2,82 mm | 1.8 | 0.23 | 29.36 | 60 |
Los conductores THHN o THWN-2 se utilizan principalmente en conductos y bandejas de cables para servicios, alimentadores y circuitos derivados en aplicaciones comerciales o industriales, como se especifica en el Código Eléctrico Nacional.El voltaje para todas las aplicaciones es de 600 voltios.
Cuando se usa como tipo THHN, el conductor es adecuado para usar en lugares secos a temperaturas que no excedan los 90°C.
Cuando se usa como tipo THWN, el conductor es adecuado para usar a temperaturas que no excedan los 90 °C, lugares secos o lugares húmedos de 75 °C o que no excedan los 75 °C cuando estén expuestos a aceite o refrigerante.
Cuando se usa como tipo THWN-2, el conductor es adecuado para usar en lugares húmedos y secos a temperaturas que no excedan los 90 °C o que no excedan los 75 °C cuando se exponen a aceite o refrigerante.
La temperatura del conductor no debe exceder los 105 °C en lugares secos cuando se clasifica como AWM y se usa como material de cableado de electrodomésticos.La clasificación de voltaje para todas las aplicaciones es de 600 voltios.
Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.
Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
