BS5308 300/500V PE-IS-OS-PVC-SWA-PVC 8 ​​pares 1,5 mm2 2,5 mm2 Cable de instrumentación de pares multinúcleo apantallado precio

baja tensión Conductor de cobre Aislamiento de PE/ XLPE/PVC, alambre de cobre trenzado/cinta de cobre/cinta compuesta de aluminio y plástico apantallado individual y general ISOS, cubierta exterior de PVC o FR o LSZH Cable de instrumentación blindado o no blindado STA/SWA
Estado de Disponibilidad:
  • DJYPVP,DJYP1VP1,DJYP2VP2,DJYP3VP3,DJYJPVP,DJYJP1VP1,DJYJP2VP2,DJYJP3VP3,DJVPVP,DJVP1VP1,DJVP2VP2,DJVP3VP3

  • XITE

  • 8544492100

  • Cobre recocido o cobre estañado

  • 300/500V

  • XLPE o PVC o PE

  • PVC o FR o LSZH

  • SWA o STA blindado o no blindado

  • Ignífugo, Antiflama, Resistencia al fuego, LSZH

BS5308 300/500V PE-IS-OS-PVC-SWA-PVC 8 ​​pares 1,5 mm2 2,5 mm2 Cable de instrumentación de pares multinúcleo apantallado precio

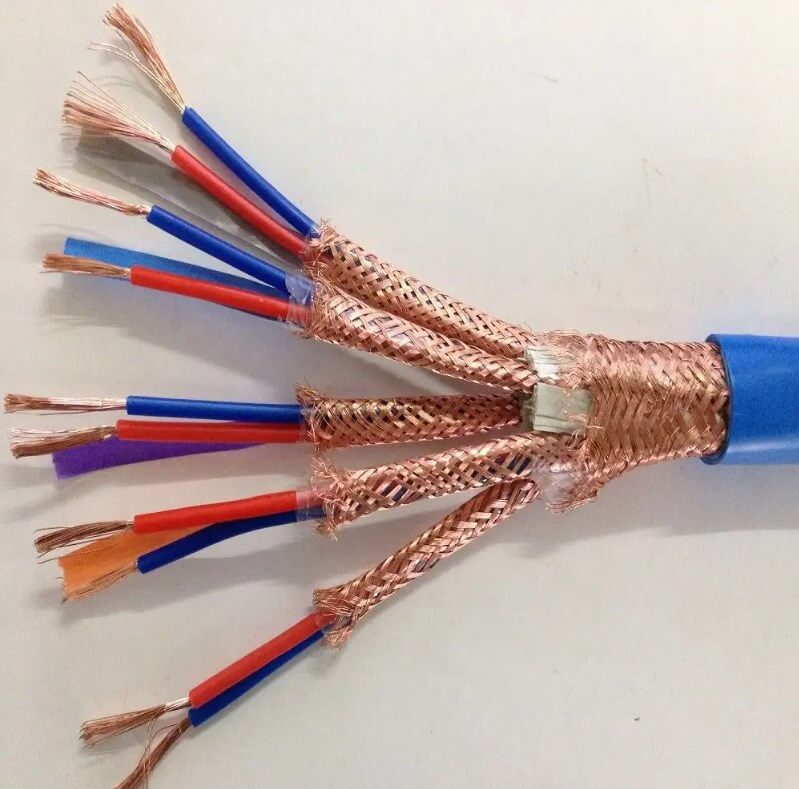

diferentes tipos de cables de instrumentos-XITE

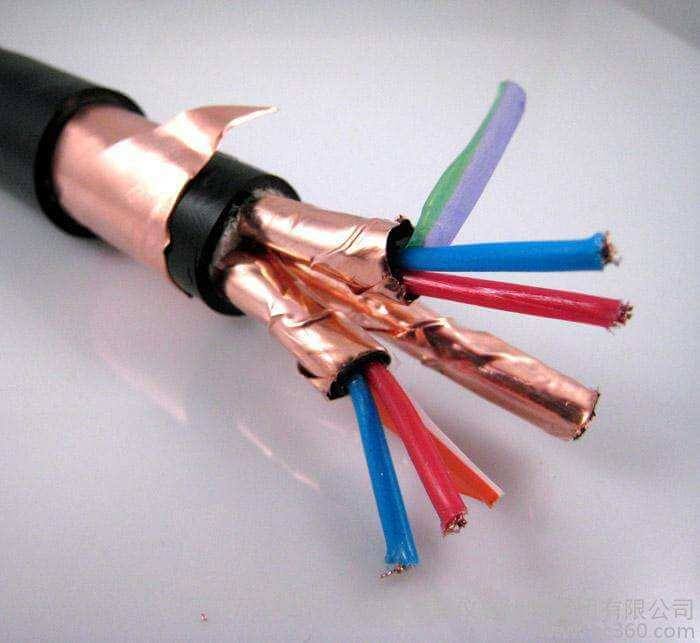

pantalla general cable-XITE


Introducción del cable bs 5308:

Tamaño nominal: 0,5 mm2, 0,75 mm2, 1,0 mm2, 1,5 mm2, 2,5 mm2

Núcleo: 2 núcleos, 3 núcleos

Par: 1 par, 2 pares, 3 pares, 4 pares, 5 pares, 7 pares, 8 pares, 10 pares, 12 pares, 14 pares, 16 pares, 19 pares, 24 pares, 27 pares, 30 pares, 37 pares

Conductor: Cobre recocido o cobre estañado

Aislamiento: PE,XLPE,PVC

Chaqueta: PVC, LSZH, FR, PE

estándares:TICW/06-2009 'cables de computadora e instrumentos'

cables apantallados para instrumentación, incluidos los apantallados colectivamente (CAM) y los apantallados individualmente y apantallados colectivamente (ICAM).Estos pueden ser Polietileno (PE), Polietileno reticulado (XLPE), Cloruro de Polivinilo (PVC).Por lo general, también tienen un revestimiento exterior de PVC o un revestimiento de baja emisión de humos y cero halógenos (LSZH) para áreas donde la emisión de humo y gases ácidos podría causar un problema grave en una situación de incendio.   Los cables de instrumentación BS5308 también están disponibles con armadura de alambre de acero o cinta de acero, lo que ofrece protección contra las tensiones mecánicas.

MODEL   No. Descripción
Tanto el blindaje general como el blindaje individual.
DJYPVP El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambos alambre de cobre trenzado individual   blindaje y blindaje general trenzado de alambre de cobre, cubierta exterior de PVC
DJYP1VP1 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambos compuestos de cobre - cinta de plástico   blindaje individual y blindaje general de cinta compuesta de cobre y plástico,   cubierta exterior de PVC
DJYP2VP2 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambos trenzados con tiras de cobre individuales   blindaje y blindaje general trenzado de tiras de cobre, cubierta exterior de PVC
DJYP3VP3 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, ambos compuestos de aluminio y cinta de plástico   blindaje individual y cinta composite aluminio-plástico blindaje general,   cubierta exterior de PVC
DJYJPVP El cable de instrumento con cobre.   Conductor, aislamiento XLPE, blindaje individual trenzado de alambre de cobre y   blindaje general trenzado de alambre de cobre, cubierta exterior de PVC
DJYJP1VP1 El cable de instrumento con cobre.   conductor, aislamiento XLPE, ambos compuestos cobre-plástico individual   blindaje y cobre compuesto -cinta de plástico blindaje general, exterior de PVC   vaina
DJYJP2VP2 El cable de instrumento con cobre.   conductor, aislamiento XLPE, ambas tiras de cobre trenzadas blindaje individual   y blindaje general trenzado de tiras de cobre, cubierta exterior de PVC
DJYJP3VP3 El cable de instrumento con cobre.   conductor, aislamiento XLPE, ambos compuestos de aluminio - cinta de plástico   blindaje individual y composite aluminio - cinta plástica blindaje general,   cubierta exterior de PVC
DJVPVP El cable de instrumento con cobre.   Conductor, aislamiento de PVC, blindaje individual trenzado de alambre de cobre y   blindaje general trenzado de alambre de cobre, cubierta exterior de PVC
DJVP1VP1 El cable de instrumento con cobre.   conductor, aislamiento de PVC, ambos compuestos de cinta de cobre y plástico individual   blindaje y cobre compuesto - blindaje general de cinta plástica, exterior de PVC   vaina
DJVP2VP2 El cable de instrumento con cobre.   Conductor, aislamiento de PVC, blindaje individual trenzado de tira de cobre y   blindaje general trenzado de tiras de cobre, cubierta exterior de PVC
DJVP3VP3 El cable de instrumento con cobre.   conductor, aislamiento de PVC, ambas cintas de aluminio y plástico blindaje individual   y aluminio compuesto - blindaje general de cinta plástica, cubierta exterior de PVC

características del cable bs 5308

1, la temperatura de colocación del cable con PVC, el cable de aislamiento de polietileno no debe ser inferior a 0 ℃.Además, la temperatura de tendido del cable con aislamiento XLPE no debe ser inferior a -15 ℃

2, con respecto al cable con PVC, aislamiento de polietileno, su conductor permite una temperatura de funcionamiento a largo plazo de 70 ℃. Cuando se produce un cortocircuito

sucedió (la duración máxima es inferior a 5 segundos), la temperatura máxima de funcionamiento permitida del conductor debe ser de 160 ℃

3 Para el cable con aislamiento XLPE, la temperatura de funcionamiento permitida a largo plazo del conductor es de 90 ℃.Cuando ocurre un cortocircuito (la duración máxima es inferior a 5 segundos), la temperatura máxima de funcionamiento permitida del conductor debe ser de 250 ℃

4 、 El radio de curvatura permitido del cable: el cable sin blindaje no debe ser inferior a 6 veces el diámetro exterior del cable.El cable con blindaje blindado o de cinta de cobre no debe ser inferior a 12 veces el diámetro exterior del cable.Y el cable flexible con capa de blindaje no será inferior a 6 veces el diámetro exterior del cable

Rendimiento eléctrico
Formulario A
ELEMENTO DE PRUEBA UNIT ÍNDICE TÉCNICO
PE/XLPE   CLORURO DE POLIVINILO
aislamiento aislamiento
resistencia de aislamiento (20 ℃) ​​≥ Entre cualquier alambre y conductor MΩ·km 1000 25
Entre   alambre y el blindaje 1 1


cable apantallado general Aplicación:

Este producto es adecuado para la generación de energía, metalurgia, petroquímica y otros sistemas de instrumentos electrónicos de empresas industriales y mineras.Sistema de control automático de transmisión de señal y detección de instrumentos, conexión de instrumentos con cable multipar blindado anti - interferencias


Suministramos una amplia gama de cables de instrumentación adecuados para una gama aún más amplia de aplicaciones en industrias donde las operaciones de fabricación y procesamiento se controlan y miden por medios electrónicos.


Las versiones blindadas LSOH (Parte 1 Tipo 2) se utilizan generalmente cuando aumenta el riesgo de daños mecánicos.La armadura de alambre de acero galvanizado proporciona una excelente protección.Generalmente se utiliza en plantas de fabricación de procesos industriales para comunicaciones, señales y servicios de transmisión de datos y voz. También se utiliza para la interconexión de equipos e instrumentos eléctricos, la funda LSOH puede reducir la emisión de humos y gases tóxicos.

Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.

Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
