Alambre de cobre trenzado blindado general revestido de PVC BS5308 300/500V 10*2*1,5 mm2 Cable de instrumento multipar 2 pares 2x2x1mm2 Cable de instrumentación

Conductor de cobre de 300v 500v Aislamiento de PE/ XLPE/PVC, cubierta exterior de FR-pvc o LSZH, cable de instrumentación de blindaje general de cinta de cobre trenzada de alambre de cobre
Estado de Disponibilidad:
  • DJYVP,DJYVP1,DJYVP2,DJYVP3,DJYJVP,DJYJVP1,DJYJVP2,DJYJVP3,DJVVP,DJVVP1,DJVVP2,DJVVP3
  • XITE
  • 8544492100
  • Cobre recocido o cobre estañado
  • 300/500V
  • XLPE o PVC o PE
  • PE o FR-PVC o LSZH
  • SWA o STA blindado o no blindado
  • Ignífugo, Antiflama, Resistencia al fuego, LSZH

Alambre de cobre trenzado blindado general revestido de PVC BS5308 300/500V 10*2*1,5 mm2 Cable de instrumento multipar 2 pares 2x2x1mm2 Cable de instrumentación

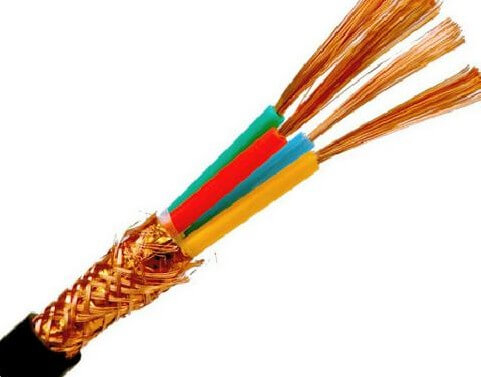

cable de instrumento par trenzado-XITE

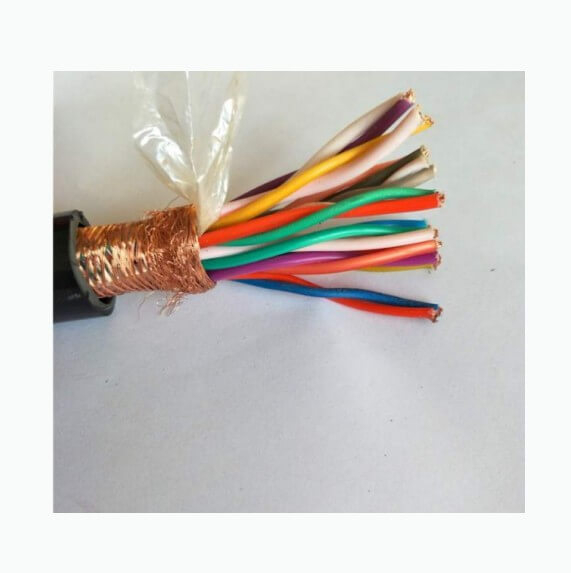

cable de instrumentación apantallado-XITE

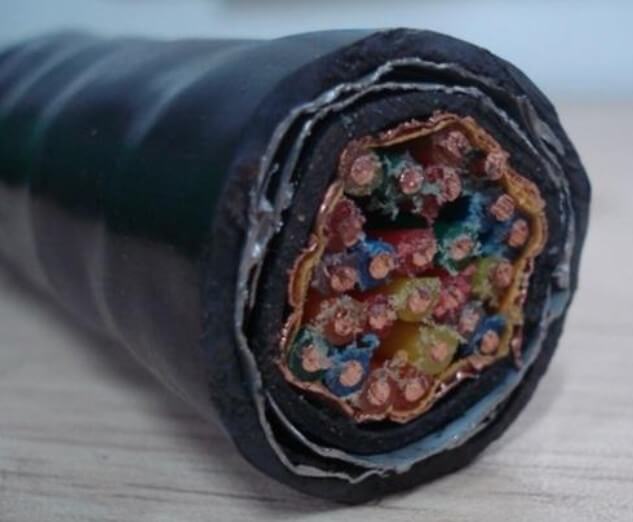

Cable de instrumentación bs5308 Introducción:

Tamaño nominal: 0,5 mm2, 0,75 mm2, 1,0 mm2, 1,5 mm2, 2,5 mm2

Núcleo: 2 núcleos, 3 núcleos

Par: 1 par, 2 pares, 3 pares, 4 pares, 5 pares, 7 pares, 8 pares, 10 pares, 12 pares, 14 pares, 16 pares, 19 pares, 24 pares, 27 pares, 30 pares, 37 pares

Conductor: Cobre recocido o cobre estañado

estándares:TICW/06-2009 'cables de computadora e instrumentos'

cables apantallados para instrumentación, incluidos los apantallados colectivamente (CAM) y los apantallados individualmente y apantallados colectivamente (ICAM).Estos pueden ser Polietileno (PE), Polietileno reticulado (XLPE), Cloruro de Polivinilo (PVC).Por lo general, también tienen un revestimiento exterior de PVC o un revestimiento de baja emisión de humos y cero halógenos (LSZH) para áreas donde la emisión de humo y gases ácidos podría causar un problema grave en una situación de incendio.   Los cables de instrumentación BS5308 también están disponibles con armadura de alambre de acero o cinta de acero, lo que ofrece protección contra las tensiones mecánicas.

MODEL   No. Descripción
General   blindaje
DJYVP El cable de instrumento con cobre.   conductor, aislamiento de polietileno, blindaje general trenzado de alambre de cobre,   cubierta exterior de PVC
DJYVP1 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, cinta compuesta de cobre y plástico general   blindaje, cubierta exterior de PVC
DJYVP2 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, blindaje general trenzado con tira de cobre,   cubierta exterior de PVC
DJYVP3 El cable de instrumento con cobre.   conductor, aislamiento de polietileno, cinta compuesta de aluminio y plástico en general   blindaje, cubierta exterior de PVC
DJYJVP El cable de instrumento con cobre.   conductor, aislamiento XLPE, blindaje general trenzado de alambre de cobre, exterior de PVC   vaina
DJYJVP1 El cable de instrumento con cobre.   Conductor, aislamiento XLPE, blindaje general de cinta compuesta de cobre y plástico,   cubierta exterior de PVC
DJYJVP2 El cable de instrumento con cobre.   conductor, aislamiento XLPE, blindaje general de tira de cobre, cubierta exterior de PVC
DJYJVP3 El cable de instrumento con cobre.   conductor, aislamiento XLPE, cinta compuesta de aluminio y plástico general   blindaje, cubierta exterior de PVC
DJVVP El cable de instrumento con cobre.   conductor, aislamiento de PVC, blindaje general trenzado de alambre de cobre, exterior de PVC   vaina
DJVVP1 El cable de instrumento con cobre.   conductor, aislamiento de PVC, cobre compuesto - blindaje general de cinta plástica,   cubierta exterior de PVC
DJVVP2 El cable de instrumento con cobre.   conductor, aislamiento de PVC, blindaje general de tira de cobre, cubierta exterior de PVC
DJVVP3 El cable de instrumento con cobre.   conductor, aislamiento de PVC, cinta compuesta de aluminio y plástico general   blindaje, cubierta exterior de PVC


características del cable de instrumentación blindado

1, la temperatura de colocación del cable con PVC, el cable de aislamiento de polietileno no debe ser inferior a 0 ℃.Además, la temperatura de tendido del cable con aislamiento XLPE no debe ser inferior a -15 ℃

2, con respecto al cable con PVC, aislamiento de polietileno, su conductor permite una temperatura de funcionamiento a largo plazo de 70 ℃. Cuando se produce un cortocircuito

sucedió (la duración máxima es inferior a 5 segundos), la temperatura máxima de funcionamiento permitida del conductor debe ser de 160 ℃

3 Para el cable con aislamiento XLPE, la temperatura de funcionamiento permitida a largo plazo del conductor es de 90 ℃.Cuando ocurre un cortocircuito (la duración máxima es inferior a 5 segundos), la temperatura máxima de funcionamiento permitida del conductor debe ser de 250 ℃

4 、 El radio de curvatura permitido del cable: el cable sin blindaje no debe ser inferior a 6 veces el diámetro exterior del cable.El cable con blindaje blindado o de cinta de cobre no debe ser inferior a 12 veces el diámetro exterior del cable.Y el cable flexible con capa de blindaje no será inferior a 6 veces el diámetro exterior del cable

Rendimiento eléctrico
Formulario A
ELEMENTO DE PRUEBA UNIT ÍNDICE TÉCNICO
PE/XLPE   CLORURO DE POLIVINILO
aislamiento aislamiento
resistencia de aislamiento (20 ℃) ​​≥ Entre cualquier alambre y conductor MΩ·km 1000 25
Entre   alambre y el blindaje 1 1

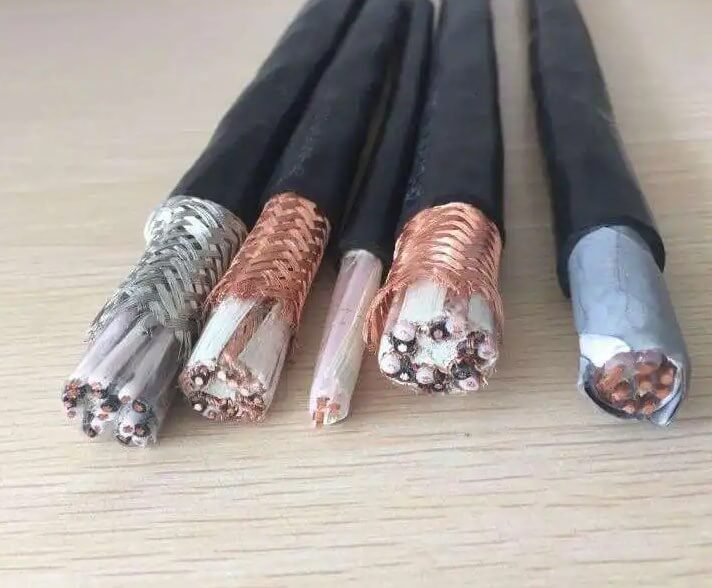

Cable de pantalla a pantalla Aplicación:

Suministramos una amplia gama de cables de instrumentación adecuados para una gama aún más amplia de aplicaciones en industrias donde las operaciones de fabricación y procesamiento se controlan y miden por medios electrónicos.

Para un rendimiento óptimo, estos cables de interconexión deben ser fiables, robustos y ofrecer protección blindada, ya sea una pantalla general o un cable blindado individual y colectivamente, para resistir las interferencias electromagnéticas.

Nuestros productos de cable de instrumentación con conductores de cobre flexibles cumplen con los cables de instrumentación estándar Chin y BS5308 para cumplir con los requisitos específicos de sus aplicaciones para industrias que incluyen petróleo, gas y petroquímica, automatización y control de procesos, y marina y costa afuera.


Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.

Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
