600/1000 voltios, bajo voltaje, 5 núcleos, 35 mm2, 25 mm2, 50 mm2, 6 mm2, 10 mm2, 16 m2 m, cobre, XLPE, aislado, PVC, revestido, SWA, STA, cable de alimentación blindado con alambre de acero

Cable de alimentación eléctrica conductor de cobre o aluminio de 600/1000v con aislamiento XLPE, cubierta exterior de PVC o PE, cinta de acero STA o alambre de acero SWA cable/cable de alimentación de bajo voltaje blindado o no blindado
Estado de Disponibilidad:
  • YJV,YJV22,YJV32,YJV23,YJLV,YJLV22

  • XITE

  • 8544492100

  • Cobre o Aluminio

  • 600/1000V

  • XLPE o PVC

  • PVC o PE

  • SWA, STA o sin blindaje

  • Ignífugo, Antiflama, Resistencia al fuego, LSZH

600/1000 voltios, bajo voltaje, 5 núcleos, 35 mm2, 25 mm2, 50 mm2, 6 mm2, 10 mm2, 16 m2 m, cobre, XLPE, aislado, PVC, revestido, SWA, STA, cable de alimentación blindado con alambre de acero

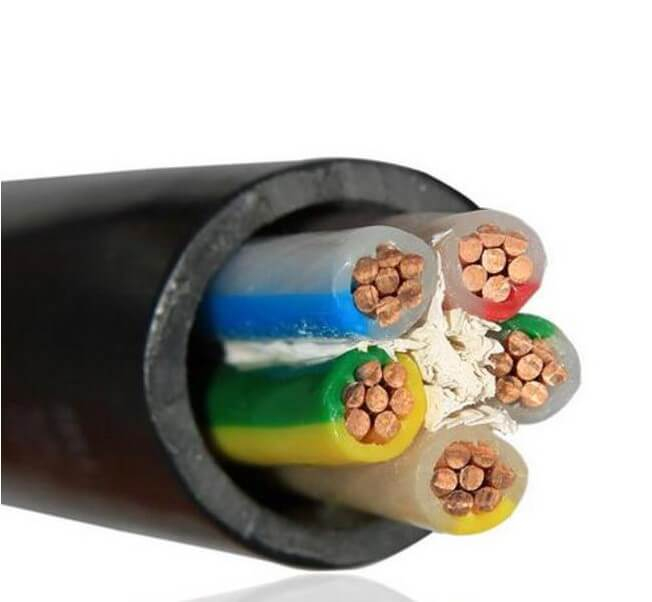

cable xlpe 600v-XITE Cable xlpe 35mm-XITE

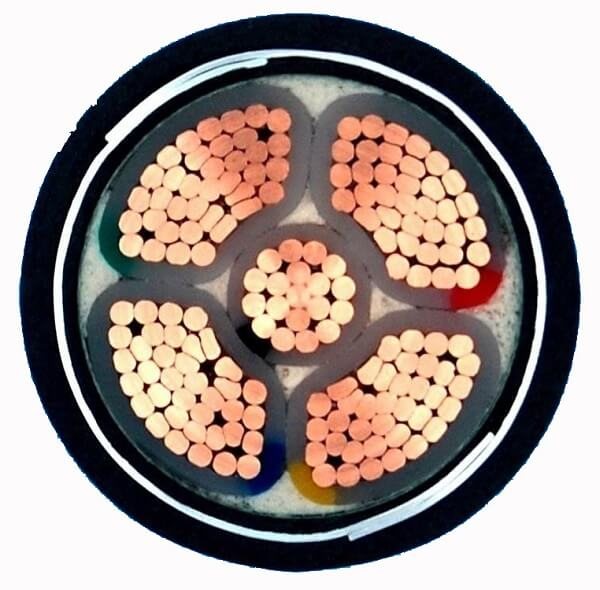

Cable xlpe de 25 mm Introducción:

Cable de alimentación: cable de alimentación eléctrica de conductor de cobre con aislamiento XLPE, cubierta exterior de PVC o PE, cable/cable de alimentación eléctrica blindado o no blindado con cinta de acero STA

Tipo: YJV, YJV22, YJV23, YJV32

Número de núcleo: 5 núcleos, 3+2 núcleos, 4+1 núcleos

Rango de producción: 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm, 10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2 300 mm2 400 mm2, 500 mm2 ,630mm2

Voltaje relacionado: 0.6/1kV

Nº de  núcleos×sección (mm²) Permisible   Capacidad                                                                                                                         (A) Referencia  general   diámetro  de  cable (mm) Referencia   peso de  cable (kg/km)
YJV YJV22

cobre cobre
cobre
En aire en tierra En aire en tierra sin armadura Blindado YJV YJV22
5×4 38 48 38 48 14.7 17.6 345 520
5×6 48 60 48 60 15.8 19 451 645
5×10 66 82 66 82 18.6 21.8 688 920
5×16 89 107 89 107 21.3 24.5 1011 1276
5×25 118 138 118 138 25.7 28.9 1553 1871
5×35 147 167 147 167 28.4 33 2071 2742
5×50 180 200 180 200 32.9 37.5 2892 3664
5×70 231 246 231 246 38.2 42.8 3974 4866
5×95 282 290 282 290 43.4 48.2 5326 6354
5×120 330 331 330 331 47.9 53.1 6657 7836
5×150 384 372 384 372 53.8 59.3 8310 9670
5×185 442 422 442 422 59.6 65 10228 11714
5×240 530 492 530 492 66.5 72.3 13103 14817
5×300 612 559 612 559 73.4 79.4 16239 18161


Aplicación de cable xlpe de 35 mm:

Este producto es adecuado para la transmisión y distribución de energía bajo líneas de voltaje nominal de CA de 0,6/1 kv y frecuencia de trabajo de 50 Hz.


El cable de alimentación de bajo voltaje se utiliza para transmitir y distribuir energía en sistemas de transmisión y distribución de energía de 1kV.Generalmente se aplica a los campos que incluyen energía, minas, construcción,  metalurgia, industria petroquímica y comunicación en sustitución completa de cable de alimentación aislado de papel sumergido en aceite.

Nº de  núcleos×sección   (mm²) Permisible   Capacidad                                                                                                                         (A) Referencia  general   diámetro  de  cable (mm) Referencia   peso de  cable (kg/km)
YJV YJV22

cobre cobre
cobre
En aire en tierra En aire en tierra sin armadura Blindado YJV YJV22
4x4+1x2.5 38 48 38 46 14.2 17.4 320 499
4x6+1x4 48 60 48 58 15.6 18.8 427 622
4x10+1x6 66 81 66 79 18.1 21.3 636 862
4x16+1x10 88 107 88 103 20.8 24 940 1199
4x25+1x16 118 137 118 133 24.9 28.1 1441 1748
4x35+1x16 144 165 144 160 27.1 31.9 1853 2509
4x50+1x25 177 196 177 191 31.6 36.2 2616 3359
4x70+1x35 227 244 227 238 36.5 41.1 3578 4429
4x95+1x50 277 288 277 281 41.6 46.4 4843 5829
4x120+1x70 325 329 325 320 46.3 51.3 6110 7250
4x150+1x70 375 369 375 361 51.2 56.3 7421 8676
4x185+1x95 433 418 433 408 56.8 62.2 9191 10606
4x240+1x120 518 488 518 475 63.2 69 11763 13393
4x300+1x150 625 555 605 541 70 76 14595 16428

Ventajas del cable xlpe 50mm2:

El cable de alimentación de bajo voltaje tiene una temperatura de trabajo a largo plazo más alta y una mayor clasificación de corriente, y bajo las condiciones del mismo entorno, el cable XLPE puede tener un tamaño reducido (sección transversal normal) de clase 1 o 2 en comparación con el cable de PVC.Estos no solo mejoran la calidad y las propiedades de los productos, sino que también reducen el costo de producción de los cables.


El cable de alimentación con aislamiento XLPE tiene una serie de ventajas en comparación con los cables aislados con papel y con aislamiento de PVC.El cable XLPE tiene una alta resistencia eléctrica, resistencia mecánica, alta resistencia al envejecimiento, estrés ambiental resistente a la corrosión antiquímica,


y es de construcción simple, con un funcionamiento conveniente y más alto de temperatura a largo plazo.Se puede colocar sin restricción de caída.


El cable XLPE tiene una temperatura de trabajo a largo plazo más alta y una mayor clasificación de corriente, y bajo las condiciones del mismo entorno, el cable XLPE puede tener un tamaño reducido (sección transversal normal) de clase 1 o 2 en comparación con el cable de PVC.Estos no solo mejoran la calidad y las propiedades de los productos, sino que también reducen el costo de producción de los cables.

Nº de  núcleos×sección   (mm²) Permisible   Capacidad                                                                                                                         (A) Referencia  general   diámetro  de  cable (mm) Referencia   peso de  cable (kg/km)
YJV YJV22

cobre cobre
cobre
En aire en tierra En aire en tierra sin armadura Blindado YJV YJV22
3x4+2x2.5 38 48 38 46 14 17.2 302 477
3x6+2x4 48 60 48 58 15.3 18.5 404 595
3x10+2x6 65 81 65 78 17.6 20.8 592 811
3x16+2x10 87 106 87 102 20.3 23.5 879 1131
3x25+2x16 116 136 116 132 24 27.2 1338 1634
3x35+2x16 141 164 141 159 25.9 30.7 1650 2278
3x50+2x25 174 195 174 190 30.4 35 2355 3069
3x70+2x35 224 242 224 236 34.8 39.4 3213 4026
3x95+2x50 272 286 272 279 39.7 44.7 4353 5315
3x120+2x70 320 327 320 318 44.6 49.7 5566 6665
3x150+2x70 367 366 367 357 48.6 53.8 6600 7792
3x185+2x95 424 415 424 405 54 59.4 8264 9611
3x240+2x120 508 484 508 471 60.2 66 10501 12053
3x300+2x150 592 550 592 536 66.6 72.6 13044 14789

25 sqmm 3.5 núcleo Uso Característica:

1. La temperatura de trabajo permitida del conductor del cable no supera los 70 ºC a largo plazo

2. Cuando ocurrió el cortocircuito (la duración máxima no supera los 5 segundos), la temperatura máxima del conductor del cable no supera los 160 ºC.

3. La temperatura ambiente no debe ser inferior a 0 ºC al tender el cable. Para calentar primero cuando la temperatura sea inferior a 0 ºC.

4. El radio de curvatura mínimo del cable multinúcleo no blindado no será inferior a 12 veces el diámetro exterior de los cables, y el radio de curvatura mínimo de los cables multinúcleo blindado no será inferior a 15 veces el diámetro exterior de cabosEl radio de curvatura mínimo del cable blindado de un solo núcleo no debe ser inferior a 15 veces el diámetro exterior del cable, y el radio de curvatura mínimo del cable no blindado de un solo núcleo no debe ser inferior a 20 veces el diámetro exterior del cable.

5. Parámetro de estructura del cable de alimentación aislado XLPE de voltaje nominal 0.6/1KV


Tenga en cuenta que estos cables pueden ser cables de alimentación antiflama, cables de alimentación resistentes al fuego, cables de alimentación LSZH con tensión nominal de 0,6/1 KV, aislamiento de PVC o XLPE, cubierta exterior de PVC.



Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.

Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
