Cable de extensión de termopar blindado, malla de cobre estañado, multitrenzado, 2x12x0,3mm, tipo J, 2x7x0,3mm

El cable de compensación de resistencia a altas temperaturas es un tipo de cable de compensación que se utiliza para extender el sistema de medición de temperatura compuesto por el extremo frío del termopar móvil y el instrumento de visualización.
Estado de Disponibilidad:
  • SC,RC, KCA,KCB,NC,NX,EX,JX.TX

  • XITE

  • 8544422900

  • Fe, Constantán CuNi

  • 300/500V

  • V (PVC), F (material de teflón), B (material de fibra de vidrio libre de álcalis)

  • V (PVC), F (material de teflón), B (material de fibra de vidrio libre de álcalis)

  • sin armadura

  • ampliar el sistema de medición de temperatura compuesto por el extremo frío del termopar móvil y el instrumento de visualización.

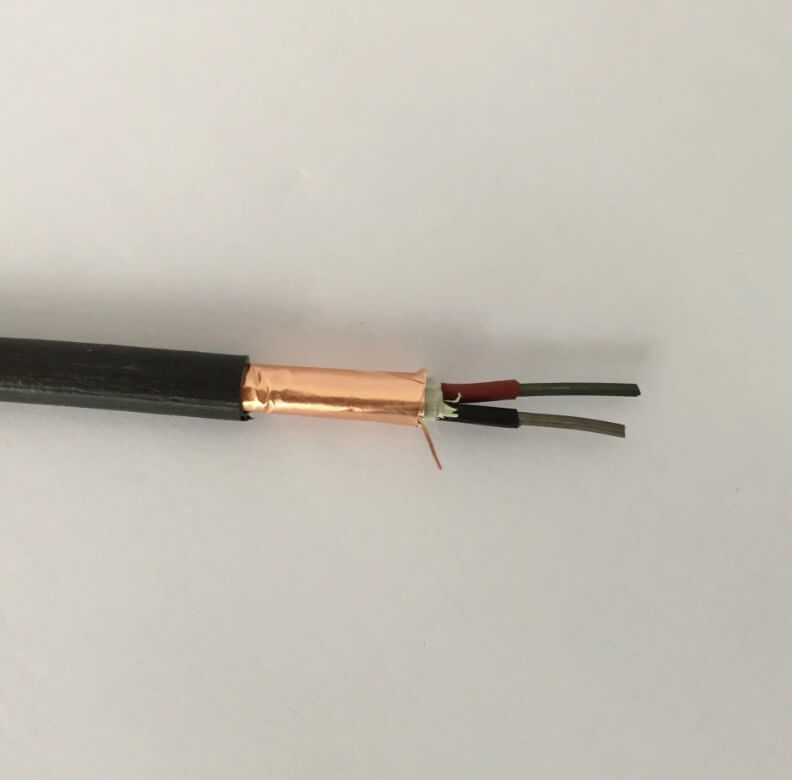

 2x12x0,3 mm tipo J multitrenzado 2x7x0,3 mm malla de cobre estañado cable de compensación de cable de extensión de termopar blindado

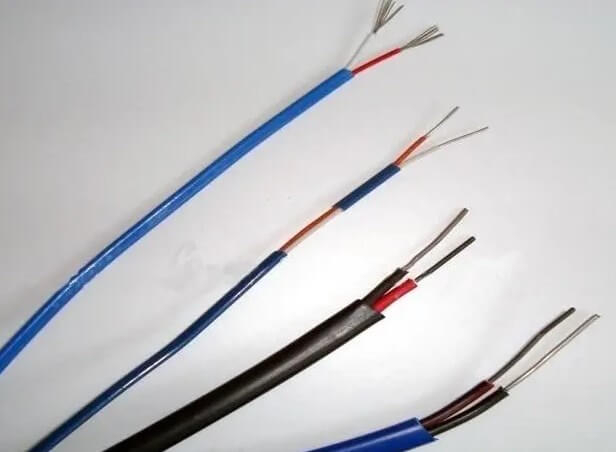

cable alargador hdmi-XITE cable prolongador electrico-XITE

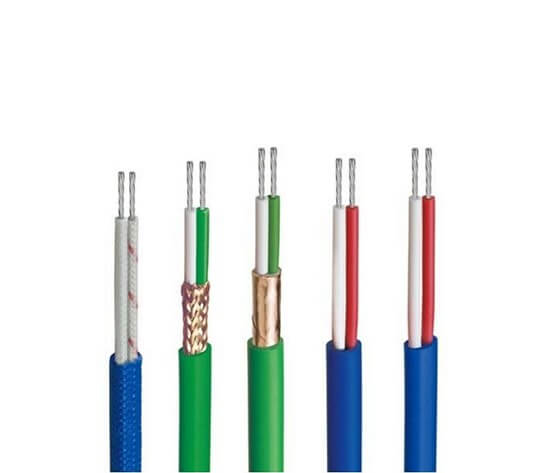

Cable de extensión eléctrica Introducción:

El cable de compensación es un par de cables aislados con el mismo valor nominal que la fuerza electromotriz termoeléctrica del termopar correspondiente en un cierto rango de temperatura (0~100℃).Están conectados con el termopar y el dispositivo de medición para compensar el error causado por el cambio de temperatura en la conexión entre ellos y el termopar.


El conductor de compensación debe ser de uso general en el termopar, y la resistencia al cable de compensación de alta temperatura. La capa de aislamiento del cable de compensación del termopar y la capa protectora de materiales seleccionados y según los requisitos del entorno es diferente, tiene material de cubierta de plástico flúor, polivinilo bajo en humo y bajo en halógeno. cloruro (PVC) y varios vidrios no alcalinos, plástico de flúor de alta calidad importado puede resistir el calor de 260 ℃, y UTILIZA la nueva tecnología de extrusión continua, hace que el producto tenga excelentes propiedades ácidas, alcalinas, de resistencia al desgaste y retardantes de llama, puede Ser sumergido en aceite y agua a largo plazo.La temperatura de funcionamiento del cable de compensación del termopar puede estar entre 60 ℃ y 260 ℃, lo que pertenece al nivel avanzado internacional contemporáneo.


La serie de productos se utiliza principalmente en varios dispositivos de medición de temperatura, los modelos de cables de compensación según la variedad de productos se dividen en SC, KC, KX, EX, JX, TX, NC.Características de uso del producto del cable de compensación de termopar: el cable de compensación puede funcionar en un entorno de -60 ~ 260 ℃, es una unidad de automatización muy ideal.Ha sido ampliamente utilizado en petróleo, química, metalurgia, energía eléctrica y otros departamentos de conexión de punto único o multipunto de medidor de temperatura automático.

Centro de   Cable Sección nominal (mm2) Hebra Diámetro único (mm)
Un solo cable 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2   2,5 mm2 1 0.52                                                         0.8                                               1.13                                                   1.37                                   1.76
hilo de alambre 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2   2,5 mm2 7,19 0.2                                                         0.3                                               0.43                                                   0.52                                   0.41

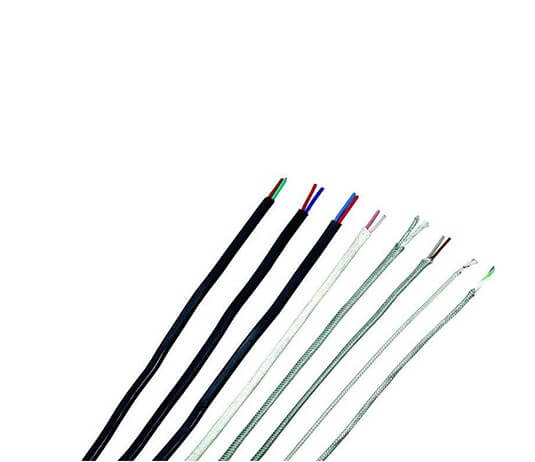

cable de extensión externo Propósito de usar cable de compensación:

(1) Mueva el extremo de referencia del termopar de una temperatura alta a un lugar donde la temperatura ambiente sea estable.

(2) Ahorre una gran cantidad de materiales de metales preciosos y raros utilizados en la fabricación de electrodos térmicos.

(3) El uso de cable de compensación es conveniente para la instalación y tendido de la línea.

(4) Reemplazar el electrodo térmico con un cable de compensación de mayor diámetro y alta conductividad puede reducir la resistencia del circuito del termopar, lo que favorece la medición y el control automático.

Modelo de cable de compensación El número de indexación de   el termopar Alambre de compensación   alambre de aleación Coloración del aislador Tolerancia al 100
polo positivo polo negativo polo positivo polo negativo Nivel común
CAROLINA DEL SUR S SPCcobre SNCCuNi Red Verde ±5
KC K KPCPb KNCCuNi Red Azul ±2,5
KX K KPXNiCr KNXSi no Red Negro ±2,5
EX E EPXNiCr ENXCuNi Red Marrón ±2,5
JX J JPXFe JNXCuNi Red Violeta ±2,5
Texas T TPX(Cu TNXCuNi Red Blanco ±1,0

Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
