1000 voltios Bajo voltaje 5 núcleos 120 mm 150 mm 185 mm 240 mm 300 mm Cable de alimentación subterráneo Muticore con revestimiento de PVC aislado XLPE de cobre

Cable de alimentación eléctrica de conductor de cobre con aislamiento XLPE o PVC, cubierta exterior de PVC o PE, cinta de acero STA o cable de acero SWA cable/cable de alimentación de baja tensión blindado o no blindado
Estado de Disponibilidad:
  • YJV,YJV22,YJV32,VV,VV22,VV32
  • XITE
  • 8544492100
  • Cobre o Aluminio
  • 600/1000V
  • XLPE o PVC
  • PVC o PE
  • SWA, STA o sin blindaje
  • Ignífugo, Antiflama, Resistencia al fuego, LSZH

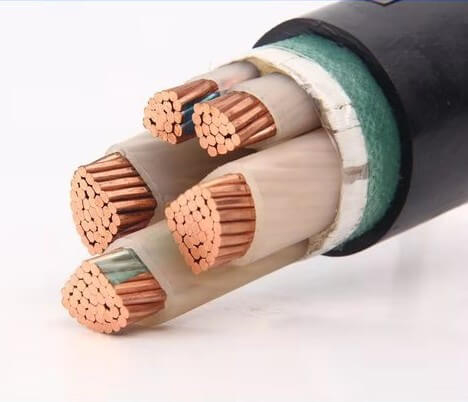

1000 voltios Bajo voltaje 5 núcleos 120 mm 150 mm 185 mm 240 mm 300 mm Cable de alimentación subterráneo Muticore con revestimiento de PVC aislado XLPE de cobre

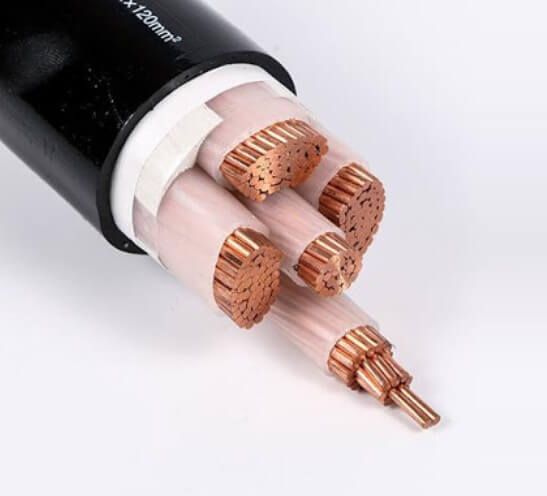

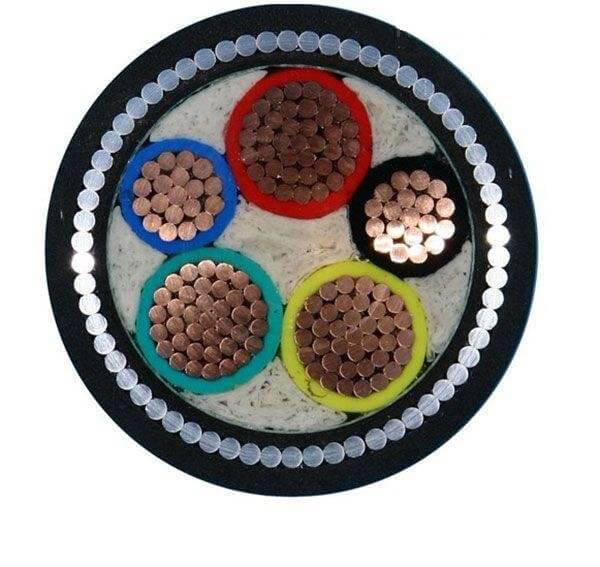

Cable de iluminación de paisaje de calibre 12-XITE Cable de bajo voltaje de enterramiento directo calibre 16-XITE

Cable subterráneo de baja tensión Introducción:

Cable de alimentación: cable de alimentación eléctrica de conductor de cobre con aislamiento de XLPE o PVC, cubierta exterior de PVC o PE, cable/cable de alimentación eléctrica blindado o no blindado con cinta de acero STA

Tipo: YJV, YJV22, YJV23

Número de núcleo: 5 núcleos, 3+2 núcleos, 4+1 núcleos

Rango de producción: 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm, 10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2 300 mm2 400 mm2, 500 mm2 ,630mm2

Voltaje relacionado: 0.6/1kV

Nº de  núcleos×sección (mm²) Permisible   Capacidad                                                                                                                         (A) Referencia  general   diámetro  de  cable (mm) Referencia   peso de  cable (kg/km)
YJV YJV22

cobre cobre
cobre
En aire en tierra En aire en tierra sin armadura Blindado YJV YJV22
5×4 38 48 38 48 14.7 17.6 345 520
5×6 48 60 48 60 15.8 19 451 645
5×10 66 82 66 82 18.6 21.8 688 920
5×16 89 107 89 107 21.3 24.5 1011 1276
5×25 118 138 118 138 25.7 28.9 1553 1871
5×35 147 167 147 167 28.4 33 2071 2742
5×50 180 200 180 200 32.9 37.5 2892 3664
5×70 231 246 231 246 38.2 42.8 3974 4866
5×95 282 290 282 290 43.4 48.2 5326 6354
5×120 330 331 330 331 47.9 53.1 6657 7836
5×150 384 372 384 372 53.8 59.3 8310 9670
5×185 442 422 442 422 59.6 65 10228 11714
5×240 530 492 530 492 66.5 72.3 13103 14817
5×300 612 559 612 559 73.4 79.4 16239 18161


Cable de extensión de alimentación de bajo voltaje Aplicación:

Este producto es adecuado para la transmisión y distribución de energía bajo líneas de voltaje nominal de CA de 0,6/1 kv y frecuencia de trabajo de 50 Hz.


El cable de alimentación de bajo voltaje se utiliza para transmitir y distribuir energía en sistemas de transmisión y distribución de energía de 1kV.Generalmente se aplica a los campos que incluyen energía, minas, construcción,  metalurgia, industria petroquímica y comunicación en sustitución completa de cable de alimentación aislado de papel sumergido en aceite.


Ventajas del cable de bajo voltaje de calibre 12:

El cable de alimentación de bajo voltaje tiene una temperatura de trabajo a largo plazo más alta y una mayor clasificación de corriente, y bajo las condiciones del mismo entorno, el cable XLPE puede tener un tamaño reducido (sección transversal normal) de clase 1 o 2 en comparación con el cable de PVC.Estos no solo mejoran la calidad y las propiedades de los productos, sino que también reducen el costo de producción de los cables.


Cable horizontal de bajo voltaje de calibre 10 Uso de la característica:

1. La temperatura de trabajo permitida del conductor del cable no supera los 70 ºC a largo plazo

2. Cuando ocurrió el cortocircuito (la duración máxima no supera los 5 segundos), la temperatura máxima del conductor del cable no supera los 160 ºC.

3. La temperatura ambiente no debe ser inferior a 0 ºC al tender el cable. Para calentar primero cuando la temperatura sea inferior a 0 ºC.

4. El radio de curvatura mínimo del cable multinúcleo no blindado no será inferior a 12 veces el diámetro exterior de los cables, y el radio de curvatura mínimo de los cables multinúcleo blindado no será inferior a 15 veces el diámetro exterior de cabosEl radio de curvatura mínimo del cable blindado de un solo núcleo no debe ser inferior a 15 veces el diámetro exterior del cable, y el radio de curvatura mínimo del cable no blindado de un solo núcleo no debe ser inferior a 20 veces el diámetro exterior del cable.

5. Parámetro de estructura del cable de alimentación aislado XLPE de voltaje nominal 0.6/1KV


Tenga en cuenta que estos cables pueden ser cables de alimentación antiflama, cables de alimentación resistentes al fuego, cables de alimentación LSZH con tensión nominal de 0,6/1 KV, aislamiento de PVC o XLPE, cubierta exterior de PVC.
