1000 voltios Bajo voltaje 3 núcleos 120 mm 150 mm 185 mm 95 mm 70 mm Cobre XLPE aislado PVC revestido N2XY Cable de alimentación subterráneo blindado

Cable de alimentación eléctrica conductor de cobre/aluminio de 0,6/1 KV con aislamiento de XLPE o PVC, cubierta exterior de PVC o PE, cinta de acero STA o cable de acero SWA cable/cable de alimentación de bajo voltaje blindado o no blindado
Estado de Disponibilidad:
  • YJV,YJV22,YJV32,VV,VV22,VV32
  • XITE
  • 8544492100
  • Cobre o Aluminio
  • 600/1000V
  • XLPE o PVC
  • PVC o PE o LSZH
  • SWA, STA o sin blindaje
  • Ignífugo, Antiflama, Resistencia al fuego, LSZH

1000 voltios Bajo voltaje 3 núcleos 120 mm 150 mm 185 mm 95 mm 70 mm Cobre XLPE aislado PVC revestido N2XY Cable de alimentación subterráneo blindado

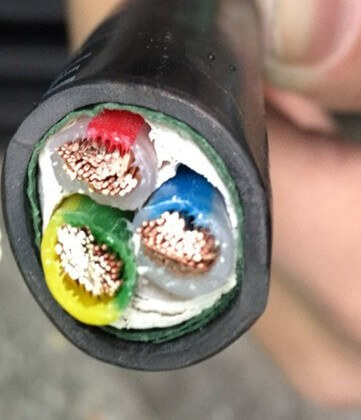

Tirando cable de baja tensión-XITE cable subterráneo de baja tensión-XITE

Cable de extensión de iluminación exterior de bajo voltaje Introducción:

Cable de alimentación: cable de alimentación eléctrica conductor de cobre o aluminio con aislamiento de XLPE o PVC, cubierta exterior de PVC o PE, cable/cable de alimentación eléctrica blindado o no blindado con cinta de acero STA

Tipo: YJV, YJV22, YJV23, YJV32, YJLV, YJLV22, YJLV32

Número de núcleo: 3 núcleos

Rango de producción: 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm, 10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2 300 mm2

Voltaje relacionado: 0.6/1kV

Nº de  núcleos×sección (mm²) Permisible   Capacidad                                                                                                                         (A) Referencia  general   diámetro  de  cable (mm) Referencia   peso de  cable (kg/km)
YJV YJV22

cobre cobre
cobre
En aire en tierra En aire en tierra sin armadura Blindado YJV YJV22
3x1.5

21 26
13.3
268
3x2.5 28 37 28 34 11 14.2 171 318
3x4 37 48 37 45 12 15.2 225 379
3x6 47 61 46 57 13.1 16.3 296 463
3x10 64 82 63 77 15.3 18.6 440 628
3x16 85 107 83 100 17.5 20.7 638 851
3x25 115 138 112 131 21 24.2 954 1209
3x35 140 165 137 158 23.1 26.4 1266 1546
3x50 168 198 163 187 23.4 26.8 1614 1908
3x70 213 242 211 233 27.4 32 2246 2874
3x95 263 290 255 277 30.6 35.4 2975 3685
3x120 307 330 298 317 34 38.8 3776 4560
3x150 357 371 348 358 38.6 43.4 4682 5570
3x185 415 418 403 403 43.3 48.5 5802 6837
3x240 498 485 480 468 48.1 53.5 7437 8606
3x300 575 548 549 531 52.2 57.6 9313 10577

Aplicación de alambre subterráneo de bajo voltaje:

Este producto es adecuado para la transmisión y distribución de energía bajo líneas de voltaje nominal de CA de 0,6/1 kv y frecuencia de trabajo de 50 Hz.


El cable de alimentación de bajo voltaje se utiliza para transmitir y distribuir energía en sistemas de transmisión y distribución de energía de 1kV.Generalmente se aplica a los campos que incluyen energía, minas, construcción,  metalurgia, industria petroquímica y comunicación en sustitución completa de cable de alimentación aislado de papel sumergido en aceite.


Ventajas del cable de bajo voltaje de 3 núcleos:

El cable de alimentación de bajo voltaje tiene una temperatura de trabajo a largo plazo más alta y una mayor clasificación de corriente, y bajo las condiciones del mismo entorno, el cable XLPE puede tener un tamaño reducido (sección transversal normal) de clase 1 o 2 en comparación con el cable de PVC.Estos no solo mejoran la calidad y las propiedades de los productos, sino que también reducen el costo de producción de los cables.


Cable blindado de baja tensión Uso de la función:

1. La temperatura de trabajo permitida del conductor del cable no supera los 70 ºC a largo plazo

2. Cuando ocurrió el cortocircuito (la duración máxima no supera los 5 segundos), la temperatura máxima del conductor del cable no supera los 160 ºC.

3. La temperatura ambiente no debe ser inferior a 0 ºC al tender el cable. Para calentar primero cuando la temperatura sea inferior a 0 ºC.

4. El radio de curvatura mínimo del cable multinúcleo no blindado no será inferior a 12 veces el diámetro exterior de los cables, y el radio de curvatura mínimo de los cables multinúcleo blindado no será inferior a 15 veces el diámetro exterior de cabosEl radio de curvatura mínimo del cable blindado de un solo núcleo no debe ser inferior a 15 veces el diámetro exterior del cable, y el radio de curvatura mínimo del cable no blindado de un solo núcleo no debe ser inferior a 20 veces el diámetro exterior del cable.

5. Parámetro de estructura del cable de alimentación aislado XLPE de voltaje nominal 0.6/1KV


Tenga en cuenta que estos cables pueden ser cables de alimentación antiflama, cables de alimentación resistentes al fuego, cables de alimentación LSZH con tensión nominal de 0,6/1 KV, aislamiento de PVC o XLPE, cubierta exterior de PVC.
