0.6/1KV 4 núcleos 25 mm2 cobre XLPE aislado PVC subterráneo forrado 25 mm cuadrados SWA STA Cable de alimentación eléctrica blindado

Cable de alimentación eléctrica conductor de cobre/aluminio con aislamiento XLPE o PVC, cubierta exterior de PVC o PE, cable/cable de alimentación subterráneo de bajo voltaje blindado con cinta de acero STA o alambre de acero SWA blindado
Estado de Disponibilidad:
  • YJV22,YJV32, VV22,VV32,YJLV22, YJLV32

  • XITE

  • 8544492100

  • Cobre o Aluminio

  • 600/1000V

  • XLPE o PVC

  • PVC o PE o LSZH

  • SWA, STA blindado

  • Ignífugo, Antiinflamatorio, Resistencia al fuego, LSZH

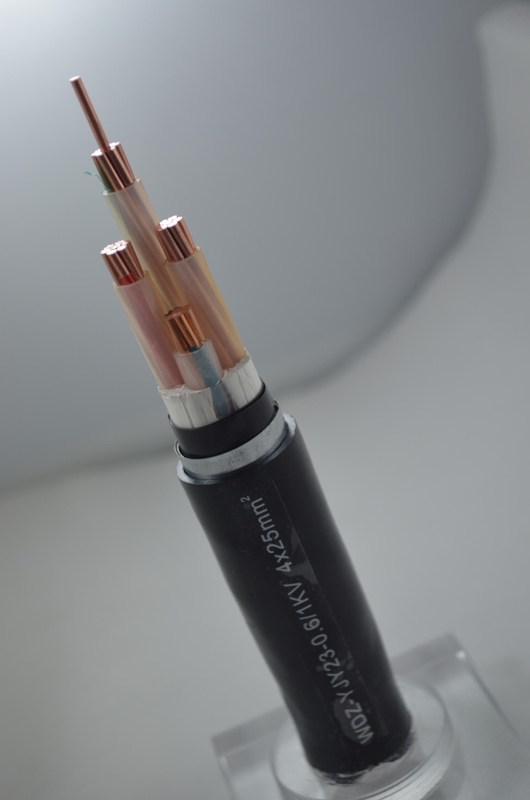

0.6/1KV 4 Núcleo 25 mm2 Cobre XLPE Aislado Subterráneo PVC Revestido 25 mm2 SWA   Cable de alimentación eléctrica blindado STA


Cable 4 hilos 25mm-CABLE XITE China 25mm xlpe 4 core-CABLE XITE

China 25mm xlpe 4 core Introducción:

Cable de alimentación: cable de alimentación eléctrica conductor de cobre o aluminio con aislamiento de XLPE o PVC, cubierta exterior de PVC o PE, cable/cable de alimentación eléctrica blindado con cinta de acero STA

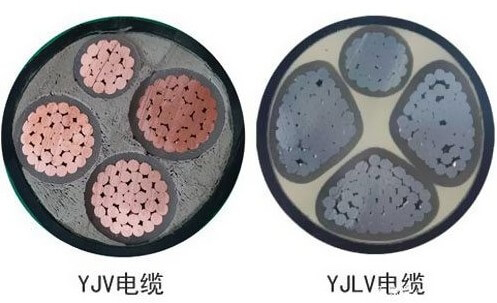

Tipo: YJV22, YJV23, YJV32, YJLV22, YJLV32

Número de núcleo: 4 núcleos, 3+1 núcleos, 3 núcleos y 1 núcleo

Rango de producción: 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm, 10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2 300 mm2

Voltaje relacionado: 0.6/1kV

Nº de  núcleos × sección (mm²) Normal  aislamiento   espesor         (mm) Normal  espesor  de   cubierta Aproximado  general   diámetro  de  cable (mm) Aproximado  peso   de  cable                                                                                                                                                                                         (kg/km)
cobre Alabama

sin armadura Blindado sin armadura Blindado YJV YJV22 YJLV YJLV22
4×4 0.7 1.8 1.8 12.6 18.1 268 430 / /
4×6 0.7 1.8 1.8 13.8 17 356 545 / /
4×10 0.7 1.8 1.8 16.9 19.1 557 752 390 517
4×16 0.7 1.8 1.8 19.5 21.6 819 1020 416 663
4×25 0.9 1.8 1.8 23.5 25.7 1241 1502 593 902
4×35 0.9 1.8 1.8 26.7 28.7 1631 1957 776 1096
4×50 1 1.8 1.9 28 32.6 2080 2812 961 1770
4×70 1.1 2 2.1 33.2 37.5 2952 3796 1302 2222
4×95 1.1 2.1 2.3 38 42.6 3970 4962 1693 2757
4×120 1.2 2.3 2.4 40.9 46.4 4894 5913 2077 3363
4×150 1.4 2.4 2.6 46 51.3 5980 7170 2852 3878
4×185 1.6 2.6 2.7 52.5 57.8 7442 8802 3173 4618
4×240 1.7 2.8 3 59.4 64.6 9764 11289 4032 5782
4×300 1.8 3 3.1 66.2 71.6 12122 13856 4924 6735
4×400 2 3.3 3.4 73.8 80.3 15624 18407 6272 9313
4×500 2.2 3.5 3.7 89.3 96 19877 23264 7667 11062
4×630 2.4 3.8 4 99.6 106.3 25124 28895 9514 13293

Precio del cable de 4 núcleos de 25 mm Aplicación:

Este producto es adecuado para la transmisión y distribución de energía bajo líneas de voltaje nominal de CA de 0,6/1 kv y frecuencia de trabajo de 50 Hz.


El cable de alimentación de bajo voltaje se utiliza para transmitir y distribuir energía en sistemas de transmisión y distribución de energía de 1kV.Generalmente se aplica a los campos que incluyen energía, minas, construcción,  metalurgia, industria petroquímica y comunicación en sustitución completa de cable de alimentación aislado de papel sumergido en aceite.

Nº de  núcleos×sección   (mm²) Permisible   Capacidad                                                                                                                         (A) Referencia  general   diámetro  de  cable (mm) Referencia   peso de  cable (kg/km)
YJV YJV22

cobre cobre
cobre
En aire en tierra En aire en tierra sin armadura Blindado YJV YJV22
3x2.5+1x2.5 28 36 28 35 11.6 14.8 212 357
3x4+1x2.5 37 47 37 45 12.7 15.9 277 434
3x6+1x4 47 60 47 57 13.9 17.1 363 534
3x10+1x6 64 81 64 78 16.1 19.3 527 724
3x16+1x10 85 106 85 102 18.6 21.8 766 992
3x25+1x16 113 137 113 132 22.2 25.4 1140 1409
3x35+1x16 139 164 139 158 24.6 27.8 1475 1772
3x50+1x25 173 198 172 192 27.7 31.2 1951 2299
3x70+1x35 222 246 233 239 31.9 36.7 2662 3406
3x95+1x50 271 293 273 286 36.2 40.8 3578 4398
3x120+1x70 318 334 319 325 39.9 44.7 4567 5487
3x150+1x70 370 375 369 365 45 50 5514 6570
3x185+1x95 427 422 421 412 49.4 54.4 6850 8003
3x240+1x120 507 492 503 480 54.9 60.1 8741 10045
3x300+1x150 599 560 590 546 62.9 68.3 11052 12570

Ventajas del cable de 4 núcleos de 25 mm:

El cable de alimentación de bajo voltaje tiene una temperatura de trabajo a largo plazo más alta y una mayor clasificación de corriente, y bajo las condiciones del mismo entorno, el cable XLPE puede tener un tamaño reducido (sección transversal normal) de clase 1 o 2 en comparación con el cable de PVC.Estos no solo mejoran la calidad y las propiedades de los productos, sino que también reducen el costo de producción de los cables.

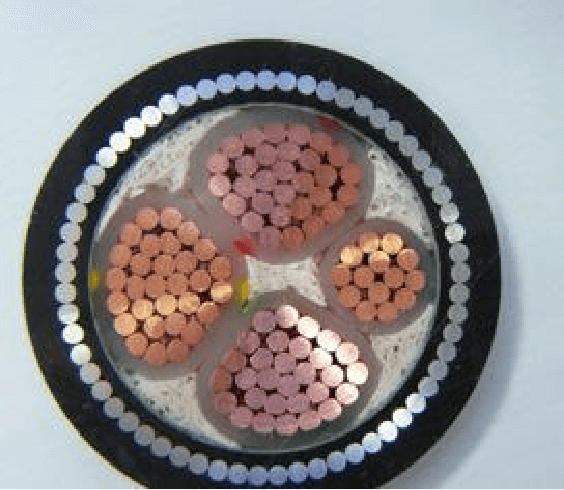

Cable blindado con cinta de acero para mejorar las propiedades mecánicas del cable, el cable puede soportar la presión mecánica externa.


armadura de cinta de acero/armadura de lámina de acero, armadura de alambre de acero/armadura de alambre de acero/SWA.


Modelos de cable blindado con cinta de acero: VV22, VV23, VLV22, VLV23, YJV22, YJV23, YJLV22, YJLV23,ZR-VV22, NH-VV22,WDZ-YJV22, WDZ-YJV23,WDZ-YJY22

Cable blindado de 4 núcleos con función:

1. La temperatura de trabajo permitida del conductor del cable no supera los 70 ºC a largo plazo

2. Cuando ocurrió el cortocircuito (la duración máxima no supera los 5 segundos), la temperatura máxima del conductor del cable no supera los 160 ºC.

3. La temperatura ambiente no debe ser inferior a 0 ºC al tender el cable. Para calentar primero cuando la temperatura sea inferior a 0 ºC.

4. El radio de curvatura mínimo del cable multinúcleo no blindado no será inferior a 12 veces el diámetro exterior de los cables, y el radio de curvatura mínimo de los cables multinúcleo blindado no será inferior a 15 veces el diámetro exterior de cabosEl radio de curvatura mínimo del cable blindado de un solo núcleo no debe ser inferior a 15 veces el diámetro exterior del cable, y el radio de curvatura mínimo del cable no blindado de un solo núcleo no debe ser inferior a 20 veces el diámetro exterior del cable.

5. Parámetro de estructura del cable de alimentación aislado XLPE de voltaje nominal 0.6/1KV


Tenga en cuenta que estos cables pueden ser cables de alimentación antiflama, cables de alimentación resistentes al fuego, cables de alimentación LSZH con tensión nominal de 0,6/1 KV, aislamiento de PVC o XLPE, cubierta exterior de PVC.


Los cables con bajo nivel de humo, cero halógenos, resistencia al fuego, ignífugos son nuestra ventaja, tenemos el certificado de patente nacional.

Tenemos certificado CCC e ISO9001, podemos aceptar ODM, OEM y también podemos aceptar personal personalizado.
